חיפוי קירות עם אריחי ענק

חיפוי קירות עם אריחי ענק:

ככה עושים זאת נכון.

מאת דניאל שניידר - מהנדס אזרחי MSc

איך מתמודדים עם העדר תקן ליישום לוחות ענקיים של פורצלן?
תכנון וביצוע חיפוי קירות פנים וחוץ של לוחות פורצלן ענקיים בהדבקה ישירה : נקודות חשובות לציון

אריחי פורצלן ניתן למיין לפי התכונות הבאות:

מידות: (אורך ורוחב), אריחים רגילים או אריחים ענקיים (לוח או פנל)
שיטת ייצור
עובי: אריחים רגילים (עובי מעל 5.5 מ”מ ) ואריחים מדוקקים (עובי בין 3 ל-5.5 מ”מ)
יעוד: אריח מיועד לחיפוי קירות פנים וחוץ, אריח מיועד לריצוף פנים וחוץ
שיטת יישום: אריחים מותקנים בהדבקה ישירה (דבק בסירוק בלבד) או אריחים מותקנים בשיטה יבשה (קיבוע מכאני בלבד)

1. מידות

אריח פורצלן ( TILE )
שטח האריח קטן/ שווה מ- 3600 סמ”ר , אורך צלע קטן / שווה 600 מ”מ דוגמא: 600 על 600 מ”מ

אריח פורצלן גדול 🙁 LARGE TILE )
שטח האריח גדול/ שווה מ- 3600 סמ”ר , אורך צלע קטן/ שווה 1200 מ”מ דוגמא: 300 על 1200 מ”מ

פנל פורצלן (PANEL ):
שטח האריח גדול/ שווה מ- 1 מ”ר , אורך צלע גדול מ- 1200 מ”מ דוגמא: 3000 על 1200 מ”מ

לוח פורצלן (SLAB ):
פנל בעובי גדול מ- 15 מ”מ

2. שיטת ייצור של פורצלן

אריח פורצלן גדול ולוח ענק פורצלן מיוצרים:

בכבישה (יציקה בתוך תבנית), מוגדר בתקינה הבינלאומית וישראלית כקבוצה BI
בכבישה רצופה (בעוביים שונים) על ידי הזנת חומר אבקתי על גבי סרט נע ולחוץ בסרט נע על ידי שני גלילים)

3. עובי

אריח פורצלן דק בעובי קטן מ-5.5 מ”מ, מוגדר כ“מדוקק” ומוכר בספרות כ- TPT Thin Porcelain Tile ,בדרך כלל מחוזק בגב ברשת פיברגלס

אריח קרמיקה דק:
עובי קטן/שווה ל- 5,5 מ”מ, שטח האריח קטן/ שווה מ- 3600 סמ”ר , אורך צלע קטן / שווה 600 מ”מ. דוגמא: 600 על 600 מ”מ

אריח קרמיקה גדול + דק:
עובי קטן/שווה ל- 5,5 מ”מ, שטח האריח גדול/ שווה מ- 3600 סמ”ר , אורך צלע קטן/ שווה 1200 מ”מ. דוגמא: 300 על 1200 מ”מ

לוח קרמיקה דק:
עובי קטן/שווה ל- 5,5 מ”מ, שטח האריח גדול/ שווה מ- 1 מ”ר , אורך צלע גדול מ- 1200 מ”מ. דוגמא: 3000 על 1200 מ”מ

4. יעוד

אריח מיועד לחיפוי קירות פנים וחוץ, אריח מיועד לריצוף פנים וחוץ.

במאמר הנוכחי נדבר רק על חיפוי קירות !

5. שיטת יישום

א. הדבקה ישירה בסירוק על גבי תשתית מקשית מישורית
אריח פורצלן (שטח האריח קטן/ שווה מ- 3600 סמ”ר ) מתאים לקירות פנים וחוץ וחיפוי פנים וחוץ
אריח פורצלן גדול ( שטח האריח גדול/ שווה מ- 3600 סמ”ר ) מתאים לקירות פנים וחוץ וחיפוי פנים וחוץ
לוח פורצלן מדוקק מתאים לקיר פנימי
פנל פורצלן (שטח האריח גדול/ שווה מ- 1 מ”ר) מתאים לריצוף פנים

ב. קיבוע מכאני בקירות
אריח פורצלן גדול (שטח האריח גדול/ שווה מ- 3600 סמ”ר)
לוח פורצלן (פנל בעובי גדול מ-15 מ”מ)

במאמר הנוכחי נדבר רק על הדבקה ישירה!

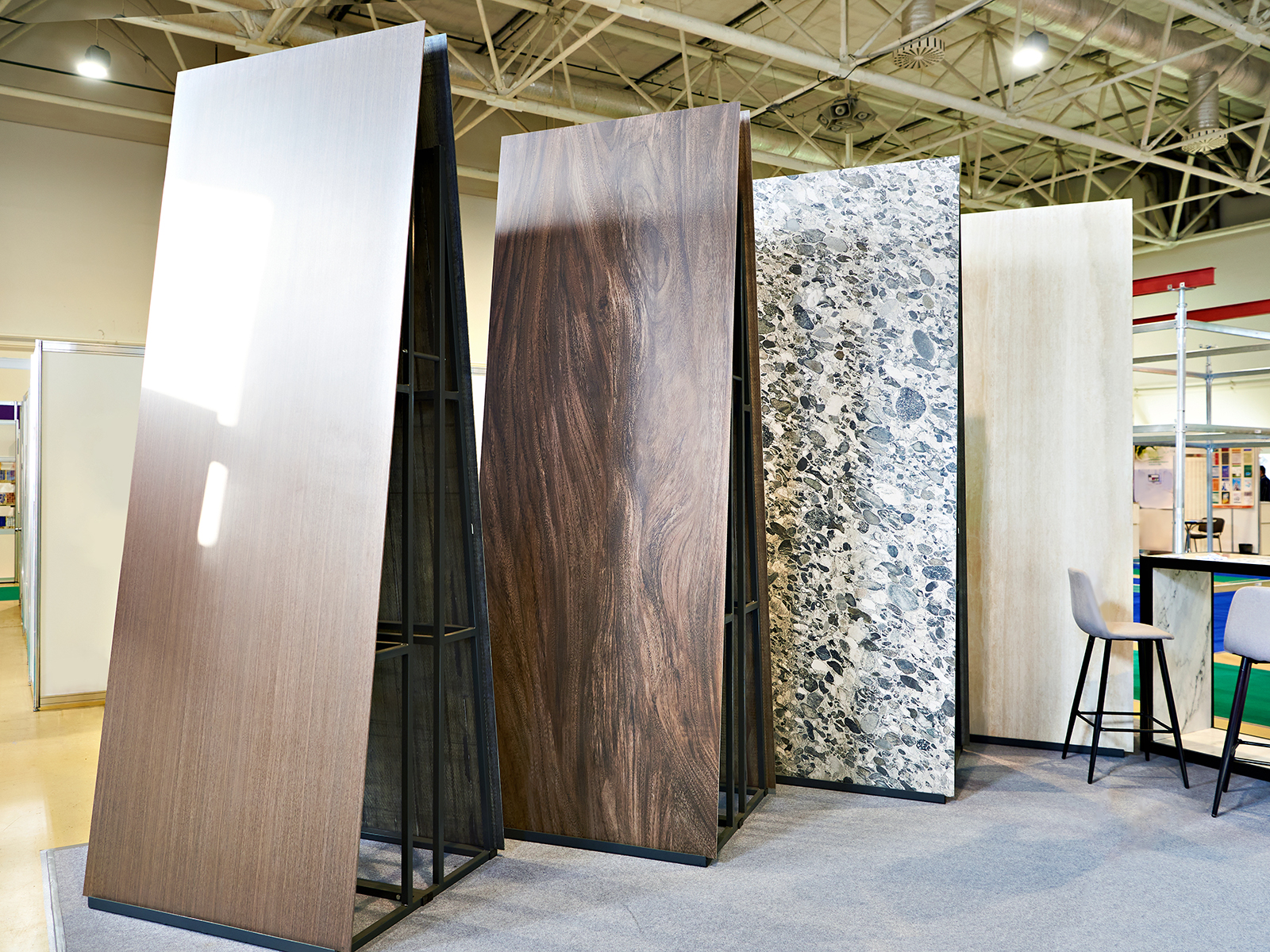

נקודות חשובות לציון ביישום לוח מדוקק ענק,

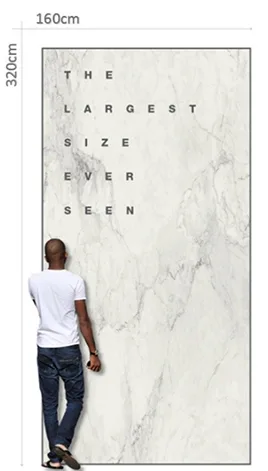

במידות עד 1.60 מטר על 3.50 מטר:

תכנון אדריכלי חייב להיות מדוייק כדי למנוע יותר מידי פחת בחיתוכים

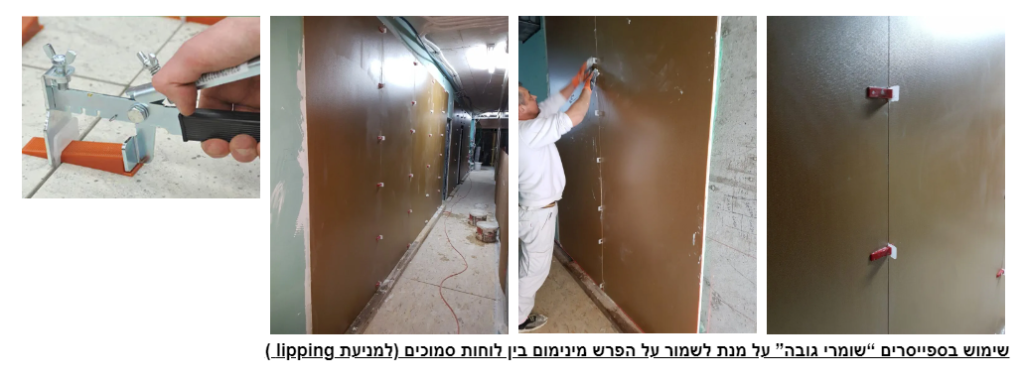

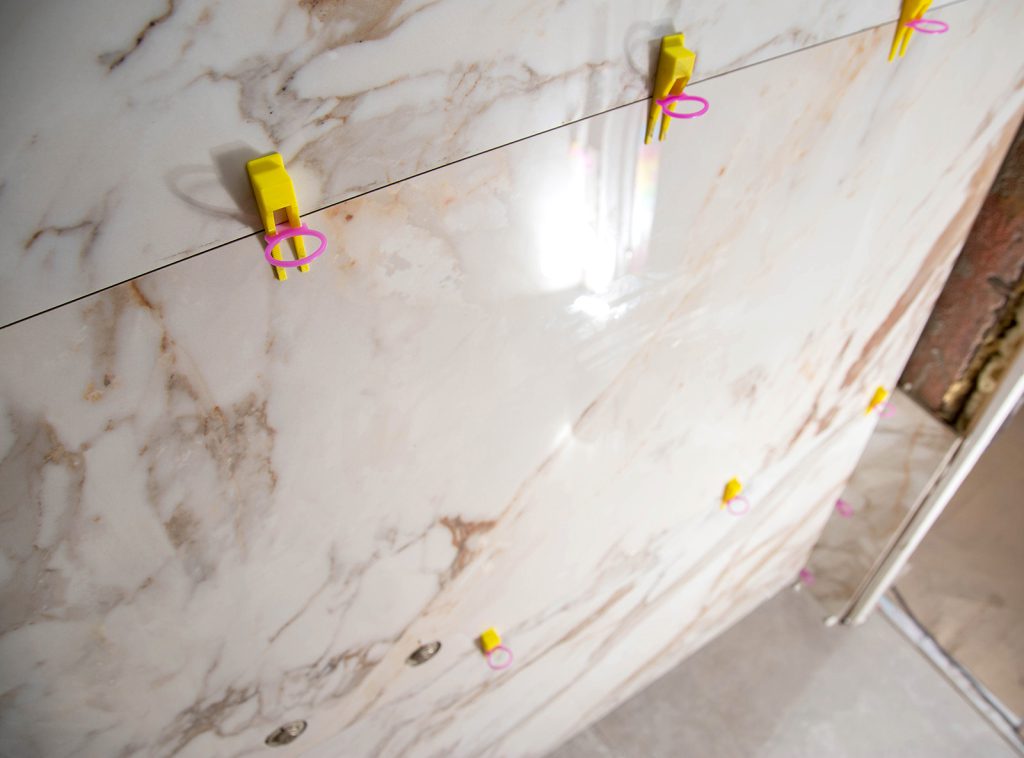

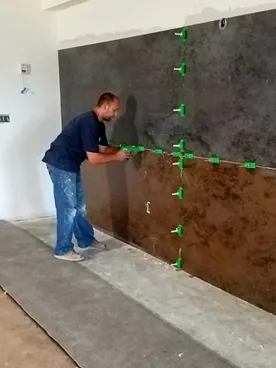

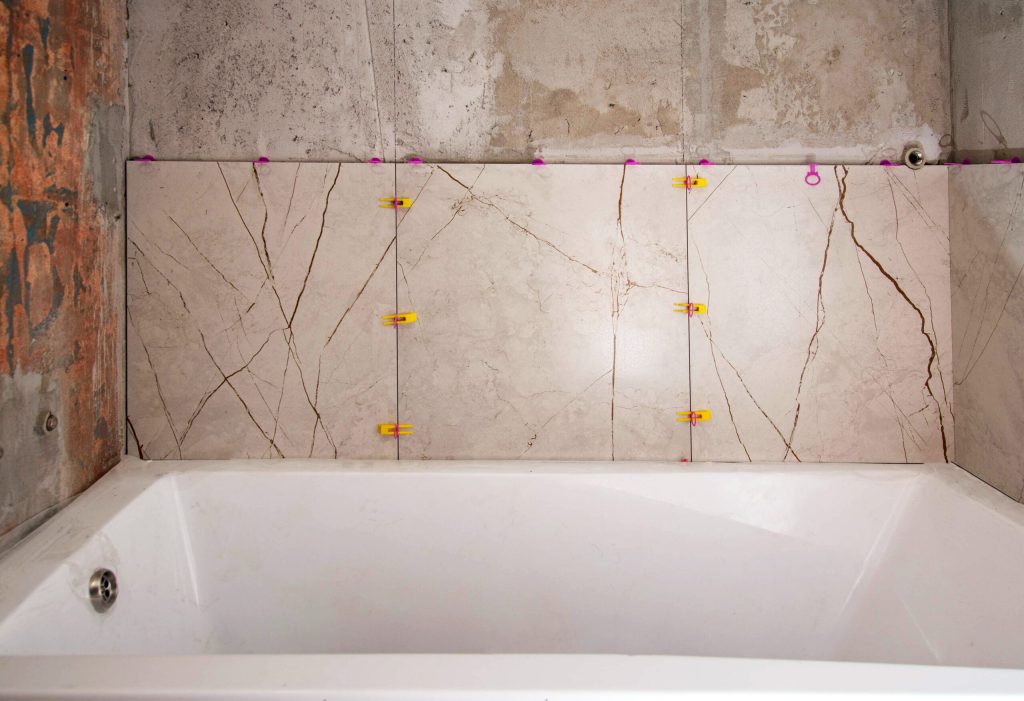

יישום מדוייק: קשה לשמור על הפרשי גובה לפי התקן בלי להשתמש במרחקים מיוחדים – שומרי גובה- (self levelling spacers ), אבזר פילוס ל אריחים סמוכים ,אבזר המסייע להקטין הבדלי גובה בין אריחים סמוכים.
ביישום יש צורך בשימוש של דבקים עם “זמן חופשי” ( open time ) ארוך במיוחד
הדבק יתאים לת”י 4004 – חומר להדבקת אריחים (“תקן רשמי”)

חומר הדבקה

על בסיס צמנט. הדבקה בסירוק (ולא בשיטת מלט-צמנטי – “טיט”), זמן חופשי ארוך מאוד, זמן המתנה, כשר הידבקות לאחר בלייה במים או בחום, גמישות, החלקה (המושג הכי נכון הוא “גלישה”, תופעה בעיקר בחורף.

דבק בסירוק: עובי בין 3 ל- 10 מ”מ אחרי הידוק (אמור להשתנות בתקן ל-15 מ”מ)
מעל 10 מ”מ : “טיט” , לא מתאים לקיר חוץ !!

התכונה הכי חשובה: זמן חופשי (open time )

הגדרה: “פרק הזמן המרבי לאחר ההשמה שבו ניתן להדביק אריחים ללא ירידה משמעותית בחוזק הידבקות”.

דבק צמנט משופר – זמן חופשי רגיל C2
דבק צמנטי משופר + זמן חופשי מאורך- C2E
דבק צמנטי משופר + זמן חופשי ארוך במיוחד – C2E(E)

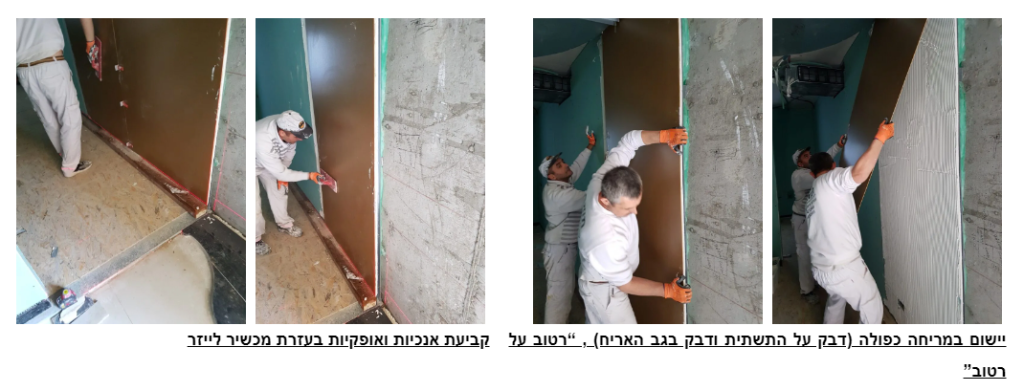

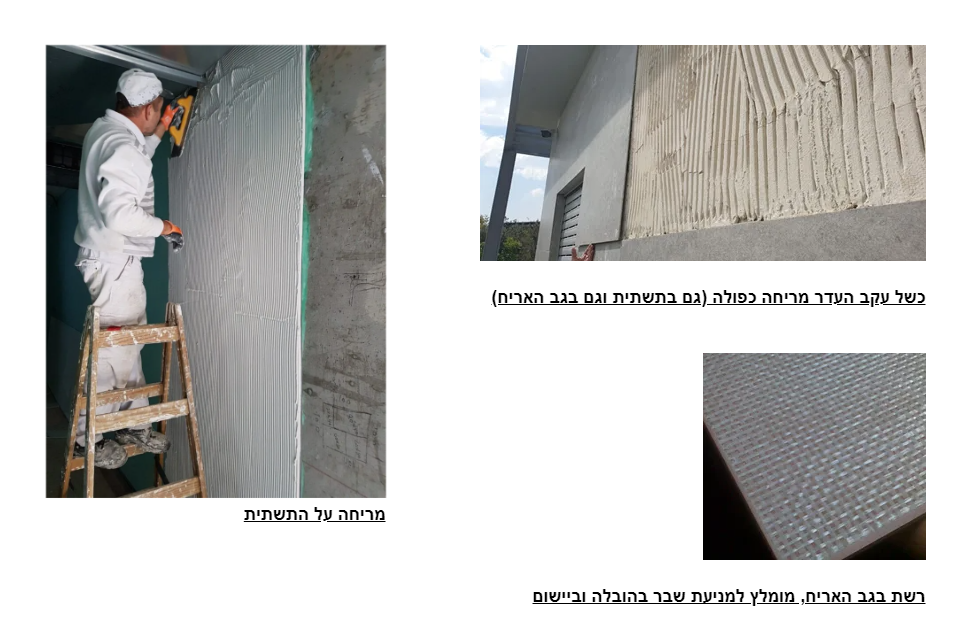

יש לזכור שמדובר במריחה כפולה (מריחת דבק על התשתית ועל גב האריח/לוח/פנל והדבקה “רטוב על רטוב”).

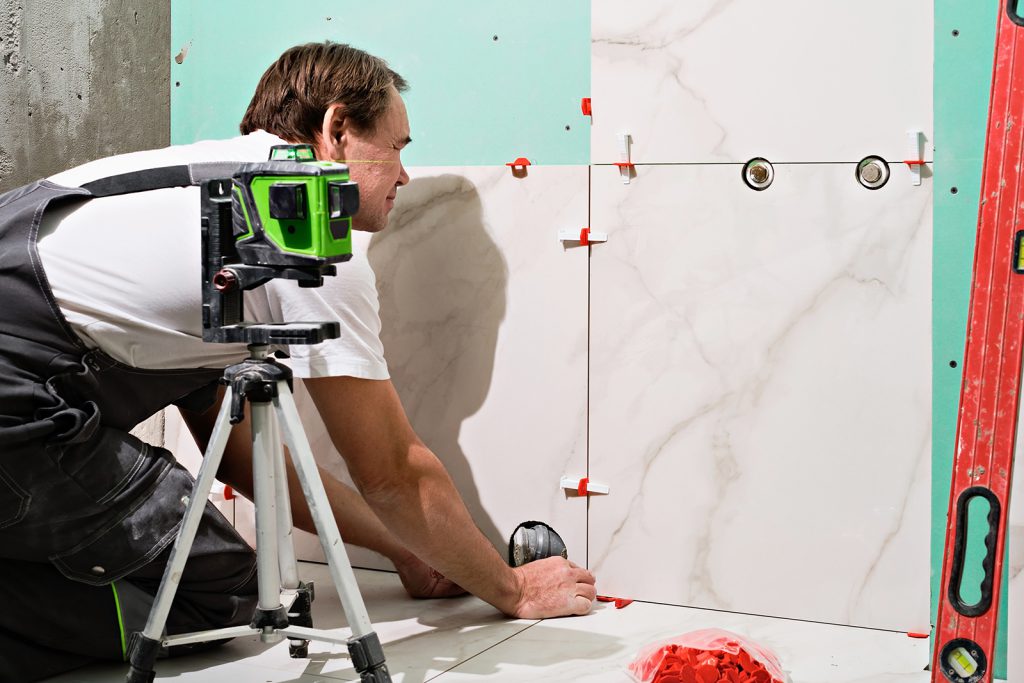

שמירה על אנכיות ואופקיות בזמן ביצוע דורש שימוש במכשיר לייזר

טיח

ביישום על קירות: יש צורך בתשתית מישורית לחלוטין כמו לוח גבס או טיח גבס או טיח צמנטי עשוי בשיטת “מייקים” (חלוקה בשדות על ידי סרגלים ויישור בין הסרגלים).
הטיח יתאים לתקן 1920 חלק 1 , כלהלן:

טיח חוץ:
1.4.1.1 טיח חוץ לסביבה רגילה
1.4.1.2 טיח חוץ לסביבת הים (עד 1000 מטר מהים)
1.4.1.3 טיח חוץ המשמש תשתית לחיפויים קשיחים
1.4.2

טיח פנים:
1.4.2.1 טיח פנים לשימוש רגיל
1.4.2.2 טיח פנים המשמש תשתית לחיפויים קשיחים.

הכנת התשתית לפני ההדבקה:
יש לדאוג למישוריות התשתית לפני מריחת הדבק, אחרת הדבק והלוח “יעתיקו” את הגליות שבתשתית.
המישוריות התשתית תעמוד בדרישות בסטיות של 3 מ”מ ב-3 מטר. ולא יותר מ-2 מ”מ ב60 ס”מ.

שינוע

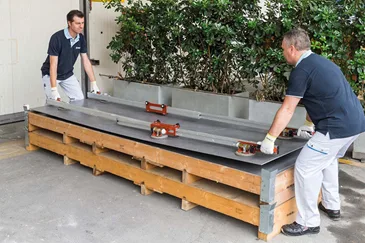

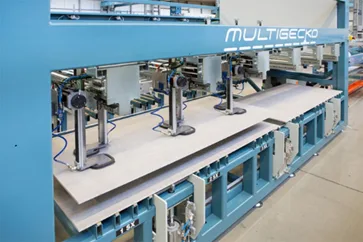

יש להשתמש באמצעים מיוחדים , כדוגמא, ראו תמונה בהמשך

יישום

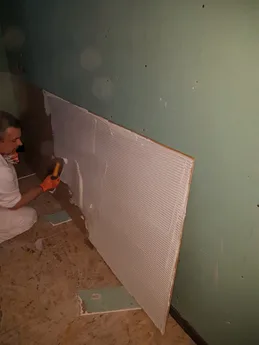

שלב א’ : מריחת דבק בגב הלוח עד עובי מקסימלי של 15מ”מ.

שלב ב’: מריחה דבק על התשתית

שלב ג’: פעולת ההדבקה

עבור לוחות בעובי 3.6 מ”מ עד 6.5 מ”מ, לבצע דפיקות קלות עם מרית מצופה בגומי קשיח
עבור לוחות מדוקקים בעובי 3 מ”מ עד 3.5 מ”מ, לבצע ויברציה קלה סיבובית בעזרת ציוד חשמלי מתאים

אני מציין שנית שיש לדאוג למילוי מלא של דבק ב100%.

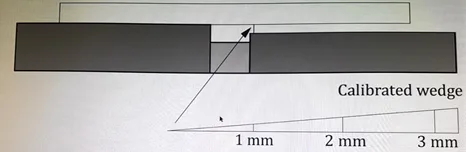

הפרש גובה בין לוחות סמוכים (הנקרא lipping )

הדרישה בתקנים הזרים היא:
לא יותר מ-1 מ”מ עבור מישק רגיל קטן מ- 6 מ”מ
ולא יותר מ- 2 מ”מ עבור מישק רגיל גדול או שווה מ- 6 מ”מ.

במאמרים הבאים נתייחס איך בונים אסטרטגיה נכונה, נדבר על תנאי הסף בתקן, דירוג אנרגטי ובידוד תרמי כמרכיב עיקרי בתקן ודגשים נוספים לעמוד בו בהצלחה.

בברכה,

נועם נחמני, מייסד ומנהל מקצועי חברת KVS – קיימות ושיפור פני עתיד
צוות מיסטר פיקס

נקודות לציון	יתרונות
שינוע מורכב עקב המידות הגדולות והעובי הדק	יותר נפח (עובי דק) להובלה , יותר ידידותי לסביבה
חשיבות רבה לתשתית (חוזק, מישוריות)	משקל נמוך: ל-3 מ”מ עובי, ± 7 ק”ג /מ ²
תלוי במידות הקיר, הפחת עלול להיות גדול	מתאים לכל משטח
דורש יותר אנשים לשינוע	מעט מישקים (יתרון אסתטי)
תכנון נכון מפחית את הפחת בחיתוכים	ייחודיות
דורש ציוד מיוחד לשינוע וליישום	יתרון אדריכלי: מתאים לקירות, משטח עבודה במטבח, דלתות וכו’
דורש דבק עם זמן התקשרות ארוך יותר (“זמן חופשי”)	תפוקת יישום למ”ר
דורש מילוי מלא 100% של דבק בגב האריח

סיכום:

תכנון אדריכלי והנדסי של חיפוי או ריצוף עשויים פורצלן ענק או מדוקק מחייב הכנה של מפרט טכני עם כל הפרטים. זה אמור לכלול: תכונות המוצר, תכונות הדבקים, תכונות של התשתית ושלבי יישום.
יש לעקוב אחרי הוצאה לאור של המהדורה החדשה של התקן 314. כמוכן, יש לשים לב שהמסמכים הבינלאומיים המוזכרים לעיל הינם עוד מסמכים ארעיים או אפילו טיוטה.
אין ספק שכניסה לשוק של מוצרים ענקיים ומדוקקים אלה, מהווה מהפכה אמיתית בתחום התגמירים, לריצוף ולקירות כאחד.

בברכה,
דני שניידר
צוות מיסטר פיקס
