מאת דניאל שניידר- מהנדס אזרחי MSc
קצת היסטוריה
מדינת ישראל העדיין "צעירה" התפתחה מאז הקמתה בכל התחומים בקצב מדהים. התפתחות זו קיבלה ביטוי משמעותי בענף הבנייה, הענף הבסיסי של המדינה. לא רק בהנדסה (תיעוש הבנייה, מגה פרויקטים), כמו גם בתחום החיפוי והריצוף כאחד. מהפכה אמיתית התרחשה, בחיפוי הבניינים, מהטיח "שפריץ" של שנות ה50 שהוחלף בחיפוי קשיח (אריחי פורצלן, לוחות פסיפס, אבן טבעית ואחרים) ועד הריצוף עשוי "בלטות" – אריחי טראצו, שהוחלף לרוב על ידי אריחי קרמיקה.בסדרת מאמרים אנסה להתייחס גם לפיתוח המוצרים וגם להתקדמות בשיטות הביצוע. כהתחלה, נתייחס לחיפוי קירות, גם חוץ וגם פנים. המוצר הראשון אליו אתייחס הוא אריחי קרמיקה.
מדוע החלו לחפות קירות של מבנים?
1. יופי ואסתטיקה בניין מחופה נראה יפה יותר לאורך זמן. חיצוניות המבנה המפוארת מעידה על רמת איכות החיים. עובדה שבכל מבנה ישן, העובר שיפוץ בהתאם לתמ"א 38
א' , מיישמים חיפוי קשיח.
2. בליה מבנה מחופה דורש תחזוקה לעיתים רחוקות יותר מאשר מבנה מטויח שמצריך 10 שנים. שיפוץ אחת ל 8
3. דרישות תפקוד החיפוי הקשיח מהווה שכבת הגנה נוספת לבניין האמורה להאריך את חייו (אולם ברעידות אדמה המצב שונה. בניין מחופה בחיפוי קשיח, רגיש יותר לרעידות אדמה מאחר והכוחות הפיזיקאליים משפיעים עליו בצורה שונה). השאלה הראשונה שמתבקשת היא איך לבחור את החיפוי המתאים.
מדוע החלו לחפות קירות של מבנים?
1. יופי ואסתטיקה בניין מחופה נראה יפה יותר לאורך זמן. חיצוניות המבנה המפוארת מעידה על רמת איכות החיים. עובדה שבכל מבנה ישן, העובר שיפוץ בהתאם לתמ"א 38
א' , מיישמים חיפוי קשיח.
2. בליה מבנה מחופה דורש תחזוקה לעיתים רחוקות יותר מאשר מבנה מטויח שמצריך 10 שנים. שיפוץ אחת ל 8
3. דרישות תפקוד החיפוי הקשיח מהווה שכבת הגנה נוספת לבניין האמורה להאריך את חייו (אולם ברעידות אדמה המצב שונה. בניין מחופה בחיפוי קשיח, רגיש יותר לרעידות אדמה מאחר והכוחות הפיזיקאליים משפיעים עליו בצורה שונה). השאלה הראשונה שמתבקשת היא איך לבחור את החיפוי המתאים.
אז נתחיל עם אריחי קרמיקה.

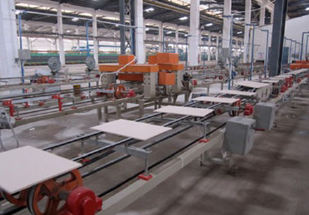

ייצור אריחי קרמיקה/ פורצלן עד 1.20 על 1.20 מטר
ייצור בכבישה שימוש
בתבניות
ייצור אריחים/ פנלים ענקיים מפורצלן 1.60 על 4.80 מטר ייצור בכבישה בין גליליים ללא צורך בתבניות
אריחי קרמיקה מסווגים לפי % ספיגות מים ושיטת ייצור
דוגמא לאריח מיוצר בשיחול: אריח טרקוטה או
קלינקר
דוגמא לגב אריח מיוצר בכבישה לרבות אריח
פורצלן
בחירת אריחי קרמיקה לחיפוי קירות
לפי מיקום במבנה (חיפוי או ריצוף):
לאריחי קרמיקה יש רק תקן ישראלי אחד, לאריחים לקירות ורצפה ולאריחים לריצוף בלבד. התקן הוא ת"י 314 והוא תקן מחייב ("תקן רשמי"). אריחים מיועדים לחיפוי בלבד אינם חייבים להיבדק על פי דרישות התקן טרם שחרור מהמכס וזה שונה מאריחים המיועדים לריצוף, שחייבים להיבדק את התאמתם לתקן. במקרה זה ניתן להסתפק בתצהירים של היבואנים על עמידות בדרישות התקן. חשוב לציין .ISO13006 שהתקן הוא אימוץ כמעט מלא של התקן הבינלאומי לפי חוץ או פנים המבנה: התקן למוצר, כמו התקן 314 , מתייחס לתכונות האריח בהתאם למיקום במבנה, ז.א. , קירות או רצפה. התקן אינו מבדיל בין קירות פנים או חוץ או ריצוף פנים וחוץ. זה תפקידם של התקנים למלאכות, לביצוע.
מיון אריחים לפי ספיגות מים ובהתאם לשיטות הייצור:B ושיטת הייצור בכבישה נקראים A שיטת ייצור בשיחול ("אקסטרוזיה") נקראים מבוססת על תערובת של חרסית במצב רטוב העוברת דרך "דיזה" לייצור מין שוקולד A שיטה אין סופי שנחתך לפי מידות שונות. הרוב האריחים הם כפולים ועוברים ביקוע לייצור 2 מבוססת על תערובת חרסית יבשה ונדחסת במכבש ענק. בשתי B אריחים מאחד. שיטה השיטות האריחים עוברים תהליך של קלייה בתנור בטמפרטורה גבוהה. בהתאם לתערובת, דרגת הדחיסה וטמפרטורה בתנור, מתקבלים אריחים בספיגויות שונות. חלוקת הספיגויות היא: מ0% עד 0.5% , מ0.5% עד 3% , מ3% עד 6% , מ6 עד 10% ומעל 10% . ולמה זה חשוב? כי רק אריחים בספיגות עד 3% מותרים בקירות חוץ. הכוונה לספיגות של תחתית האריח, מה שנקרא "ביסק", החלק שבא במגע עם הדבק. ספיגות מים של השכבה העליונה, כאשר ישנה, נקראת גלזורה או זיגוג היא 0% . אריח פורצלן נמצא ז.א., אריח , BIa בקבוצה הראשונה, ספיגות מים עד 0.5% . הסימון באריחים באריזה הוא בספיגות מים נמוכה מ0.5% בשיטת ייצור בכבישה.
שתי נקודות חשובות לציון:
1. אריח קרמיקה מיועד לחיפוי קיר חוץ, ספיגותו מוגבל עד 3%.
2. אריח קרמיקה לקיר פנים, בחדרים רטובים, שספיגותו בדרך כלל מעל 10% ישנה מגבלה למין ועובי הדבק להדבקה.
לפי גימור האריח מבחינת אסתטיקה/ יופי:
האריחים יכולים להיות ללא זיגוג (מלוטשים או לא מלוטשים) או עם זיגוג במרקמים שונים. לפי סוג האריח מבחינת ויזואלית (עם או ללא פגמים , סוג א' או סוג ב'):
הכל עניין של מחיר. האריחים מסוג ב' הינם אריחים שעומדים בכל התכונות הנדרשות בתקן, תכונות מכאניות כמו חוזק או פיזיקליות כמו ספיגות מים. ואפילו תפקודיות כמו עמידות בשחיקה או התנגדות להחלקה. אבל, ישנם פגמים ויזואליים ולכן הם נקראים סוג א' או ב'. בתקן 314 כתובים הקריטריונים לבדיקה ולסיווג האריחים. אריחים א' או ב' מותרים לשיווק ואריחים גרועים מזה , אסור לשיווק.
אריח בחתך מלא: אריח פורצלן ביצוע
בקיבוע יבש
אביזרים הלא נראים לעין
אביזרים הנראים לעין
אריח בחתך מרחבי: טרקוטה / קלינקר ביצוע
בקיבוע יבש
אביזרים הלא נראים לעין
לפי מידות האריחים:
15 ס"מ, ובספיגות מים גבוהה. עם הזמן המידות * בתחילת הדרך, האריחים היו קטנים כמו 15 60 ס"מ באריחי קרמיקה (ספיגות מים גדולה * 50 או 60 * נהפכו לגדולות יותר : 50 1 מטר * מ0.5%). עם תחילת הייצור של אריחי פורצלן, המידות היו גדולות עוד יותר כמו 1 1.20 מטר. היום ניתן למצוא בשוק גם אריחים גדולים במיוחד כמו 1.60 * או אפילו 1.20 מ'* 3.50 מ', אריחים ענקיים ("לוחות"). גם עם השנים העובי נעשה כל פעם דק יותר. ישנם היום אריחים ענקיים בעוביים של 3 מ"מ ועד 5.5 מ"מ. לפי צורת החתך: אריחים בחתך מלא, כמו אריח פורצלן מיוצר בכבישה או אריחים בחתך מרחבי כמו אריחי "קלינקר" או "טרקוטה". לפי שיטת יישום: ישנם מספר תקנים, המחייבים לפי "חוק מכר דירות", ועל כך בכתבות הבאות.
אריח פורצלן ענק ומדוקק ביצוע
בהדבקה ישירה
