ריצוף - כרטיס הביקור של הבניין

מאת דניאל שניידר - מהנדס אזרחי MSc

בהמשך לפרקים הקודמים, בהם טיפלנו בחיפוי קירות במוצרים שונים, נטפל כעת בנושאים הקשורים לריצוף על כל היבטיו

הריצוף הוא אחד האלמנטים החשובים והיקרים ביותר בתחום הבניין, והוא מהווה ללא ספק את כרטיס הביקור של הבניין/דירה/בית, ובעצם של כל חלל, ללא קשר לייעודו. להלן כמה מהסיבות:

  • ראשית, ניכרת ההשקעה הכספית בריצוף.
  • שנית, מדובר באלמנט, שמרגע שהונח בבניין – יישאר עמנו שנים רבות. מדובר במוצר שלא קל להחליפו, בעיקר מבחינת הלוגיסטיקה של פירוק ופינוי הריצוף הקיים/יישום הריצוף החדש/ניקיון/ריהוט מחדש, מלווה בפינוי של אזור הריצוף והעברת הפעילות לבניין אחר.

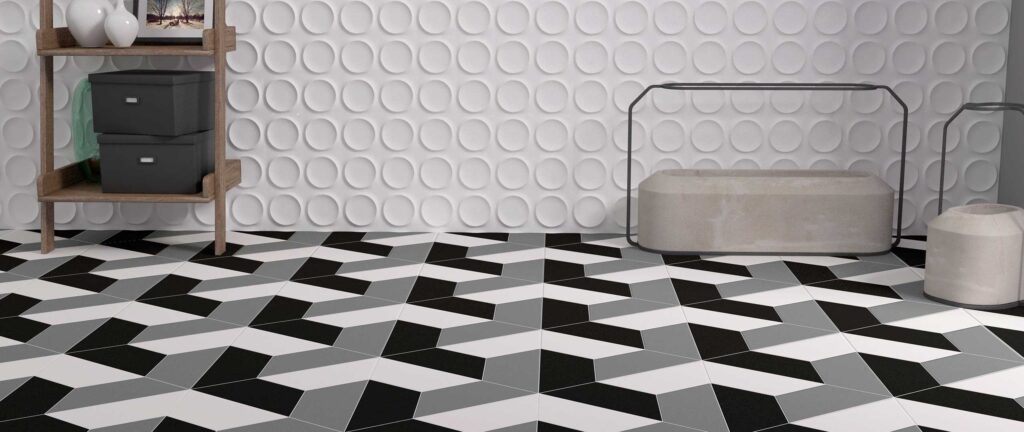

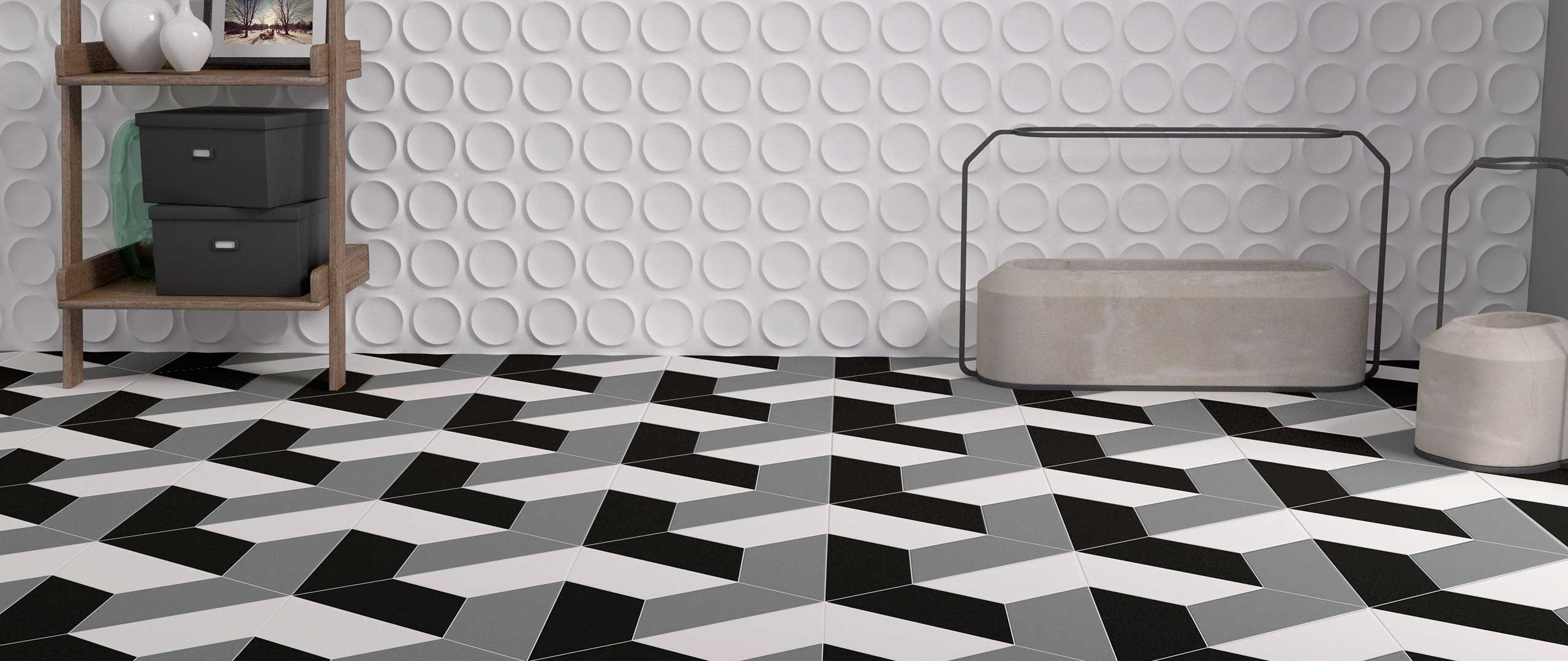

  • שלישית, דוגמת האריחים, הכוללת מידות קטנות עד גדולות מאוד, צורתם, צבעם והטקסטורה שלהם משפיעה על הצורניות העיצובית של הבית כולו. הרצפה נפרסת לרוחב כל שדה הראיה, כך שהיא יוצרת את הרושם הראשוני שלנו מן הבית, גם אם איננו מודעים לכך.
  • רביעית, הרצפה שעליה אנו דורכים צריכה לעמוד בעומסים ומפגעים רבים – נקרא לזה "דרישות תפקוד". הריצוף מיועד למדרך אנשים, רהיטים מוצבים או נגררים, לפעמים מכונות או מדפים כבדים, נוזלים וחומרים שונים הנשפכים עליה וכן חומרי הניקוי בהם נעשה שימוש.

כל הגורמים הללו, וכן ההיצע העצום הקיים , הופכים את בחירת הריצוף לאחת הבחירות החשובות בתחום עיצוב ותפקוד הבניין.
לכן, יש צורך בתכנון נכון, ולקיחת כל הגורמים בחשבון, כאשר מדובר בבחירת אריחי ריצוף – הן מבחינה תפקודית, הן מבחינה אסתטית, הן מבחינת המחיר, והן מבחינת הצרכים.
נעדיף תמיד למצוא את המחיר הזול יותר, האיכות הגבוהה ביותר, התפקוד הנכון לייעוד, המוצר הבטוח ביותר, והמוצר המאפשר נגישות לכל משתמש.

איך בוחרים ריצוף?

 שלב ראשון – אל תענו מייד… לכו לעשות תצפית על מבנה דומה, באותו יעוד, ולימדו על המתרחש מבחינת תפקוד.

דוגמא א' – מה סוג הריצוף הכי מתאים לבית מוגן/ בית אבות?
האם הקשיש הולך או גורר רגל? האם יש צורך בניקיון בחומרים כימיקלים יום יום? האם כל השטח יבש או ישנם שטחים שתנאי השירות רטובים? האם ריצוף עם אריחים עם הפרש גובה ביניהם של 1 מ"מ מתאים או עדיף ריצוף ללא מישקים בכלל?

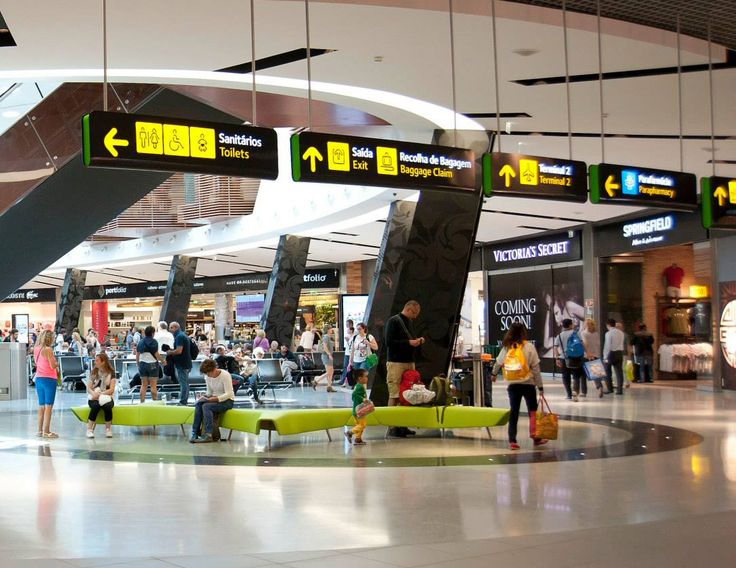

דוגמא ב': מה סוג הריצוף הכי מתאים לשדה התעופה?
אולם המגיעים ואולם הטסים? (Arrivals and departures).
האם בשני המקרים אותה רמה של שחיקה? אחד יורד ממטוס מרופד בשטיח והשני נכנס מחוץ לשדה התעופה ישירות לאולם. האם בשני המקרים אותה רמה של עמידות בשריטה (קשיות)? האם למזוודות יש גלגלי סיליקון או מתכת?

דוגמא ג': איפה נדרשת עמידות בשחיקה הכי גבוהה?
במבנה על שפת הים, במלון 5 כוכבים או בצימר חד-קומתי? האם, יחפים או עם נעליים, האורחים מביאים את הלכלוך/חול לחדרי אמבטיה? למלון יש את שטח המעבר מהחוף לאולם האורחים, יש ריצוף למעלית, יש שטיח בפרוזדור, יש שטיח בחדר שינה… לעומת זאת בצימר נכנסים ישר מהחוף לסלון/מטבח/חדר (לרוב אותו ריצוף) עם חול ברגליים…

שלב שני: נקבע התפקוד הנדרש, ואז משווים בין תכונות המוצרים לפי התפקוד הנדרש. וכן – השוואת מחירים.

תכונות המוצרים

נתייחס קודם כל לסוגי האריחים המיועדים לריצוף, ובשלב זה רק למידותיהם (אורך, רוחב ועובי) וצורתם. בהמשך נתייחס לתכונות פיזיקליות ומכאניות, וגם לתשתית, חומר הדבקה וחומרים למילוי מישקים.

אבן טבעית: לפי תקן 5566 חלק-1, חלק-2 מערכת רצפה מאבן טבעית: לוחות ואריחים לריצוף.
מידות רוחב ואורך, בדרך כלל 60 על 90 ס"מ. אריחים יהיו מדוייקים או לא מדוייקים.
צורה: לרוב מלבנית
עובי: מעל 30 מ"מ

אבן פולימרית: לפי תקן 3306 – מערכת רצפה מאבן פולימרית: אריחים אלה, לפי התקן ישראלי, הינם לשימוש פנימי בלבד.
עובי אינו עולה על- 35 מ"מ.

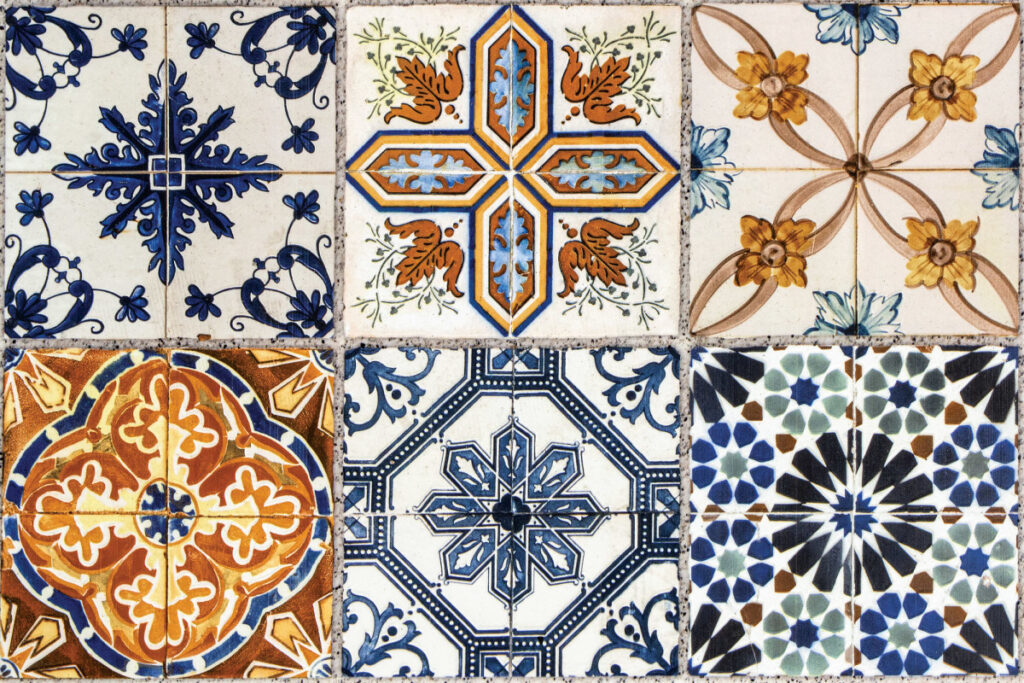

אריחי קרמיקה: לפי תקן 314 – אריחי קרמיקה- הגדרות, מיון, מאפיינים וסימון.
מידות: המידות מתחלקות בין כמה קבוצות:
קבוצה א' – אריחים 30 על 45 ס"מ.
קבוצה ב' – אריחי פורצלן 90 על 180 ס"מ.
קבוצה ג' – לוחות ענקיים 160 על 350 ס"מ.
אריחים אלה יהיו מדויקים בהשחזה מכאנית (rectified – מהוקצע) או לא מדוייקים (בתתי מידות שונים אפילו באותה סידרת ייצור, הנקראים "caliber").
צורה: לרוב ריבועית או מלבנית.
עובי: מחולק בין שתי קבוצות – גדול מ-5.5 מ"מ כולל כ-22 מ"מ המוכרים כ- heavy duty , ומתחת ל- 5.5 מ"מ המוכרים כאריחים "מדוקקים".

אריחי טראצו: לפי תקן 6 – לרוב מעל 30 על 30 ס"מ, אריחים מדויקים (מכוילים) או לא מדויקים.
צורה: ריבועית.
עובי: תלוי: אם חד-שכבתי (אין דרישה לעובי מינימלי) או רב שכבתי (עובי שכבת המדרך, לפי הסוג, או מעל 6 מ"מ או מעל 8 מ"מ).
עובי סה"כ לא יהיה גדול מ- 40 מ"מ.

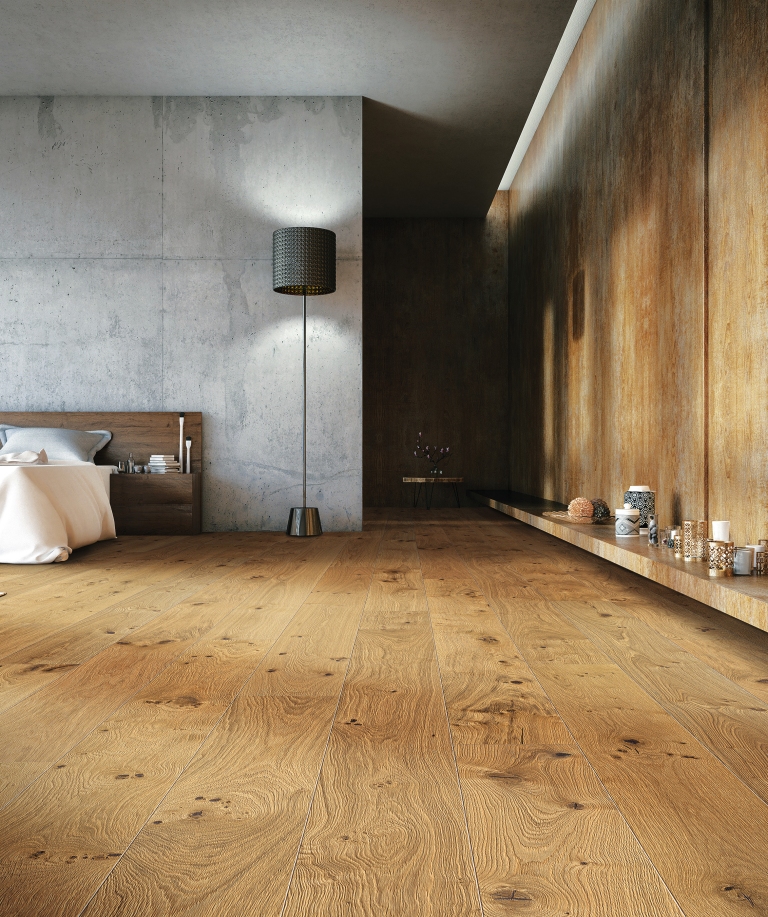

פרקט: הצעת תקן 4302 – ריצוף עץ וריצוף דמוי עץ.
הצעת תקן 4302 חלק 2.2 – ריצוף עץ וריצוף דמוי עץ: רצפת עץ אופיינים וסימון.
הצעת תקן 4302 חלק 2.4 – ריצוף עץ וריצוף דמוי עץ: רצפת עץ התקנה.
הצעת תקן 4302 חלק 4.2 – ריצוף עץ וריצוף דמוי עץ: חיפויי רצפה רבודים (למינציה) אופיינים, דרישות ושיטות בדיקה.
הצעת תקן 4302 חלק 4.4 – ריצוף עץ וריצוף דמוי עץ: חיפויי רצפה רבודים (למינציה) התקנה.

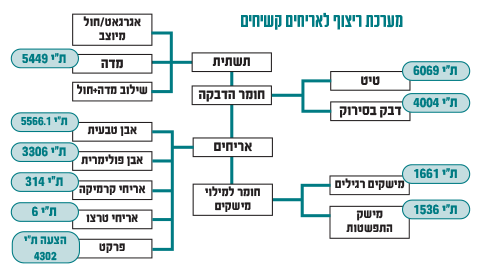

בתרשים הזרימה הבא, ניתן לראות את רצף המוצרים האמורים להתחבר למכלול אחד שהוא מערכת הריצוף, במקרה שלנו, לאריחים קשיחים. חשוב לציין שכמעט לכל מוצר קשיח לריצוף, לדבקים, ולחומרי מילוי למישקים יש את התקן בהתאמה.

דרישות תפקוד

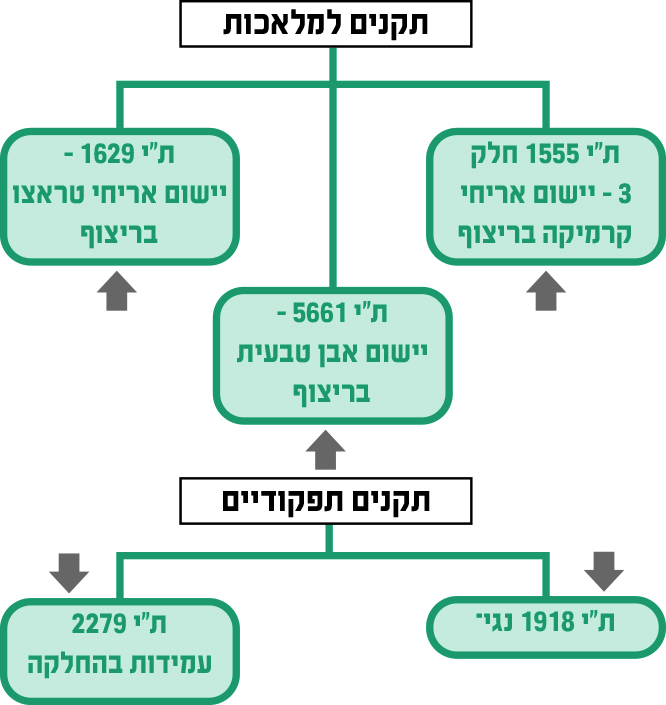

בתרשים הבא אנחנו נתייחס לשלוש המערכות הנפוצות ביתר במגורים, במסחר, במשרדים ואפילו בתעשייה הקלה. לתקנים אלה אנחנו קוראים "תקני מלאכה" והם כוללים את כל השלבים של הריצוף:

תכנון
בחירת המוצרים כולל אביזרים
ביצוע
דרשות תפקוד / בדיקות
התייחסות קצרה לניקיון ותחזוקת הריצוף

באותו תרשים ניתן לראות שני תקנים הנקראים "תקנים תפקודיים" שהם:
תקן 1918 – נגישות הסביבה הבנויה: אמצעי אזהרה והכוונה לאנשים עם מוגבלות ראייה.
תקן 2279 – התנגדות להחלקה של משטחי הליכה קיימים ושל מוצרים חדשים המיועדים למשטחי הליכה.

בדיקות פיזיקליות

ישרות הצלעות וניצבות של המוצרים, לכל מוצר הדרישה משלו. מישוריות של המוצרים, לפי סוג המוצר, ושל מערכת הריצוף.

פגמים: בדרך כלל לפי סוגים א' וב'. התקינה האירופאית קובעת בדרך כלל חובה ש-95% משטח האריח יהיה ללא פגמים, ולא תמיד מסווגים לסוג א' וב'.

ספיגות מים: לכל מוצר דרישה משלו. החשיבות היא גם בקיים של המוצר (אורך חיים) וגם ביכולת להדבק לדבק.

עמידות בכתמים (מזוגגים ולא מזוגגים).

עמידות בחומצות ובבסיסים (ריכוזים נמוכים).

עמידות במלחים (בריכות שחיה) ועמידות בכימיקלים ביתיים.

תכונות מכאניות

חוזק כפיפה (מגפ"ס) ועמידות בכפיפה (ניוטון): שתי תכונות שונות. חוזק מתייחס לסוג החומר ועמידות בכפיפה לדרישה תפקודית.

עמידות בשחיקה (מזוגגים ולא מזוגגים) ועמידות בשריטה. בשני הנושאים הללו נדון בפרק נפרד .

דרישות תפקוד



התנגדות להחלקה של משטחי הליכה קיימים ושל מוצרים חדשים. בנושא זה נדון בהרחבה בפרק נפרד.

ליקויים נפוצים במערכת הריצוף

סדק/שבר כתוצאה מתכנון לא מתאים או ביצוע לא מתאים.

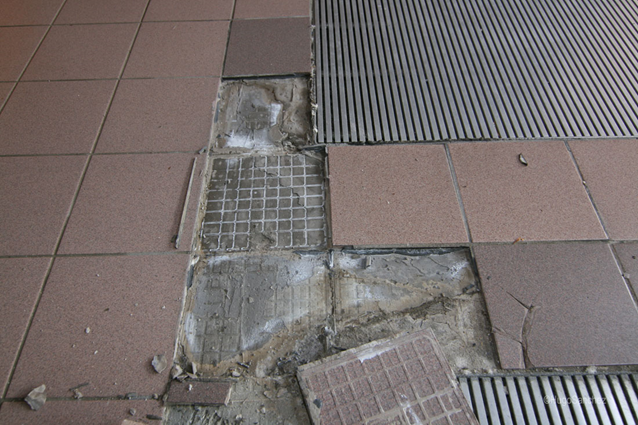

ניתוק מהתשתית: שקיעה או התרוממות של אריחים.

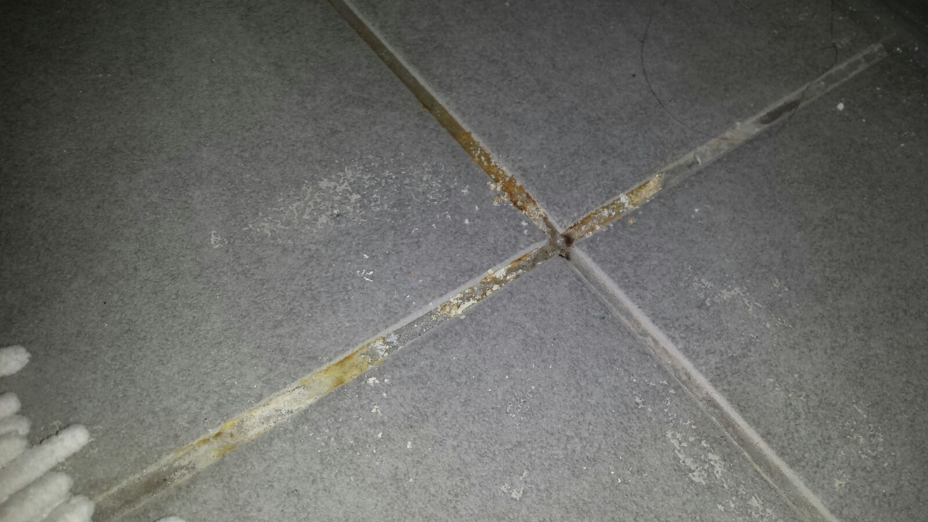

הכתמה של הרובה עקב תפישת לכלוך או רטיבות מתחת לריצוף.
ניתוק אריחים עקב חוסר במריחה כפולה של דבק (גם בגב האריח וגם בתשתית).

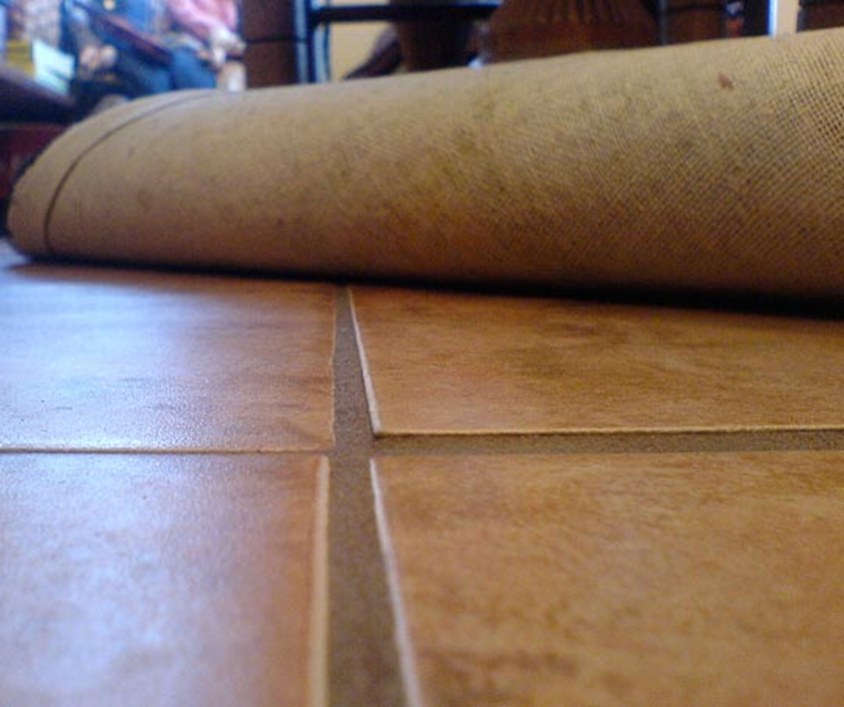

מישקים לא מתאימים: רוחב, מרחק בין המישקים, אחידות רוחב המישק. כתמים של האריח, מלמעלה ומלמטה (מהתשתית); שריטות/ שחיקה; אי מישוריות/ גליים בריצוף;
הכתמה של הרובה עקב תפישת לכלוך או רטיבות מתחת לריצוף.
