השתנו התקנים לריצוף - האם אתם מעודכנים?
מאת דניאל שניידר - מהנדס אזרחי MSc
אחרי מספר רב של דיונים בוועדת מומחים, ובועדה הטכנית ואפילו בוועדה המרכזית, נכנס לתוקף גיליון תיקון מספר 3 של:
תקני ריצוף 1555 חלק 3 – אריחי קרמיקה.
1629 – אריחי טראצו.
5566 חלק 1 – אבן טבעית.
אישור ועדת טכנית 5110.
חתימת מנכ"ל מכון התקנים.

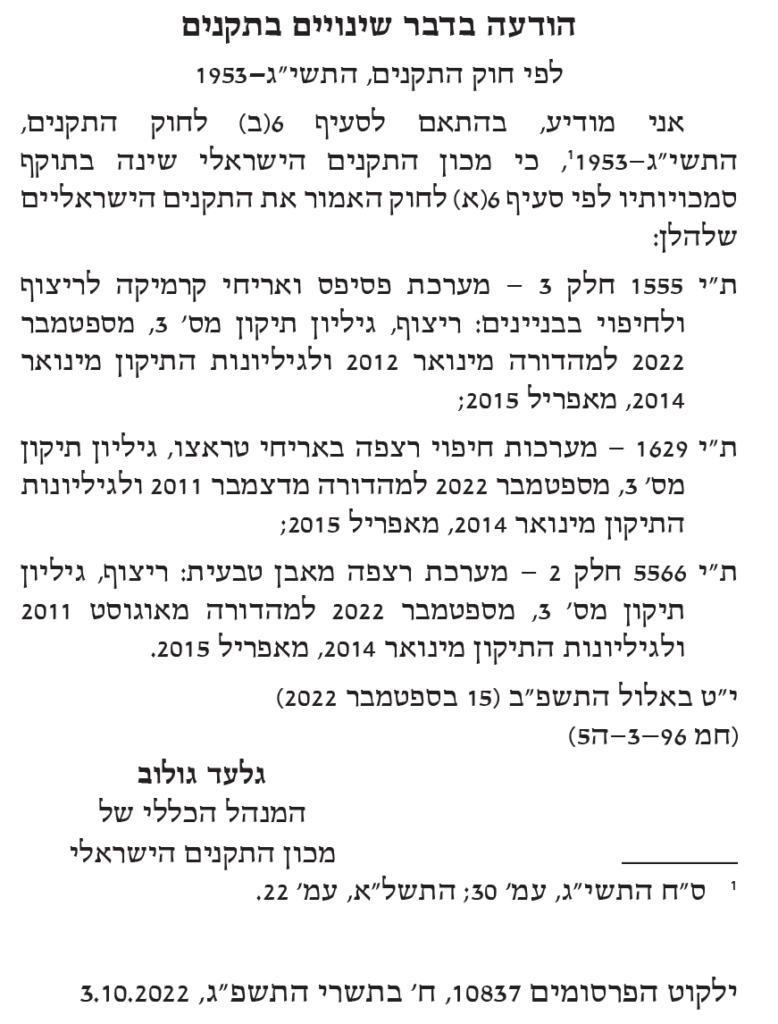

פרסום ברשומות על ידי משרד המשפטים ראו מעלה צילום של הפרסום ברשומות.
אני מדגיש, רק בהתקיים שלושת השלבים, אך ורק אז, התקן נכנס לתוקף.
להזכירכם, תמיד יש להתייחס לתקן במלואו ביחד עם כל שלושת גיליונות התיקון שבתוקף.
לתשומת לבכם, פרטים על תאריך תוקף של תקן אב ושל גיליונות תיקון, מפורטים בפרסום הרשומות הנ"ל.
להלן חלק מהשינויים המהותיים שנעשו בגיליון תיקון מספר 3 של התקן 1555 חלק 3.
סעיף חלות התקן – שינוי במידות!
על מנת להתאים לכתוב בתקן לאריחי קרמיקה 314, חלות התקן הוא לאריחים שעוביים גדול מ- 5.5 מ"מ (לא חל על "מדוקקים") ומידת הצלע שלהם אינה גדולה מ- 1200 מ"מ (לא חל על אריחי "ענק או לוחות ענקיים").
לשני הסוגים הנ"ל יהיה תקן משלהם מבוסס על תקן בינלאומי או אירופאי אחר.
סעיף 1.3.2 תשתיות – שינוי בהרכב של תשתית לא קשיחה!
תשתית לא-קשיחה: אחת מהשכבות הבאות שעליה מדביקים ישירות את האריחים: שכבת חול עם חול מיוצב, שכבת אגרגאטים "סומסום", שכבת אגרגאטים ממוחזרים מסוג 1 או 2, שכבת אגרגאט קל
תשתית קשיחה: שכבת בסיס, שכבת משלימה, שכבה מקשרת, שכבת לוחות או אריחי ריצוף.

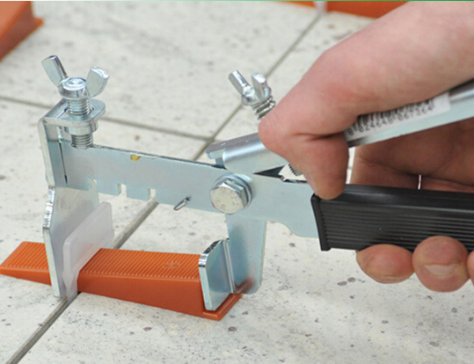

סעיף 1.3.21 אבזר פילוס לאריחים סמוכים (tile leveling spacer) – סעיף חדש!
סעיף 1.3.23 הנחת האריח – סעיף חדש!
הדבקה בסירוק באמצעות שכבת דבק
להדבקת אריחים על גבי תשתית קשיחה בלבד. עובי שכבת הדבק לאחר הידוק לאריחי קרמיקה יהיה
15-5 מ"מ, ולאחר הידוק ללוחות של אריחי פסיפס יהיה 5-3 מ"מ.
הנחה באמצעות שכבת מלט – צמנט
להנחת אריחים על כל תשתית, קשיחה ולא קשיחה.
עובי שכבת מלט-הצמנט יהיה (40-15) מ"מ, לפי התשתית הקשיחה והיציבה, כגון בסיס בטון או שכבת מדה.
בהנחה על גבי תשתית עשויה שכבת חול ושכבת חול מיוצב, עובי שכבת מלט-הצמנט יהיה (40-15) מ"מ.
בהנחה על גבי תשתית עשויה אגרגאט "סומסום" או אגרגאט ממוחזר מהסוגים 1 ו-2, עובי שכבת מלט-הצמנט יהיה (40-20) מ"מ.
בהנחה על גבי תשתית עשויה אגרגאט קל, עובי שכבת מלט-הצמנט יהיה (40-25) מ"מ.
סעיף 2.1 חומרים ומוצרים
סעיף 2.1.4 – אגרגאטים
הסעיף שונה במלואו בגיליון התיקון!
סעיף 2.1.4.1 – אגרגאטים מינרליים
האגרגאטים המינרליים לתשתית יעמדו בדרישות התקן הישראלי ת"י 3 עבור אגרגאטים לבטון. החול לתשתית יהיה חול צורני נקי ויבש.
גודל הגרגר המקסימלי של אגרגאט "סומסום" יהיה 9.5 מ"מ או 10 מ"מ.
בעת התקנת מערכת הרצפה, תכולת הרטיבות של החול לתשתית (אחוזים במשקל לפני השימוש) לא תהיה גדולה מ – 6%, בבדיקה במעבדה בייבוש בטמפרטורה גבוהה מ – 105° צ '.
בעת התקנת מערכת הרצפה, תכולת הרטיבות של אגרגאט "סומסום" לתשתית (אחוזים במשקל לפני השימוש)לא תהיה גדולה מ – 3% , בבדיקה במעבדה בייבוש בטמפרטורה גבוהה מ – 105° צ '.
סעיף 2.1.4.2 אגרגאטים ממוחזרים
אגרגאטים ממוחזרים לתשתית יעמדו בדרישות התקן הישראלי ת"י 5003 עבור אגרגאטים מהסוגים 1 ו-2. גודל הגרגיר המקסימלי של האגרגאטים הממוחזרים לתשתית יהיה 9.5 מ "מ או 10 מ"מ.
בעת התקנת מערכת הרצפה, תכולת הרטיבות של האגרגאטים הממוחזרים לתשתית (אחוזים במשקל לפני השימוש) לא תהיה גדול ה מ – 3%, בבדיקה במעבדה בייבוש בטמפרטורה גבוהה מ – 105° צ '.

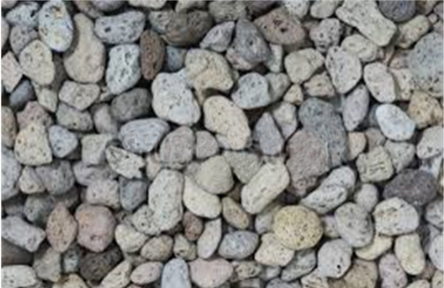

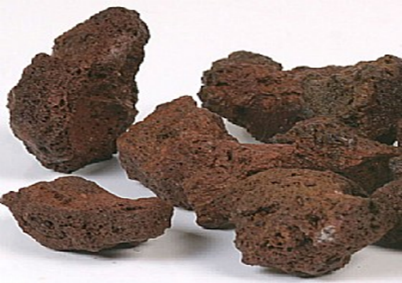

סעיף 2.1.4.3 אגרגאטים קלים
האגרגאטים הקלים לתשתית יעמדו בדרישות התקן הישראלי ת"י 6408 ויהיו בעלי משקל מרחבי של 800–850 ק"ג למ"ק. האגרגאטים הקלים לתשתית יהיו מהמין חפף (pumice).
מדד קרינת גמא של אגרגאטים קלים לתשתית יעמוד בדרישות התקן הישראלי ת"י 5098 עבור מוצרי בנייה בעלי מסה מרחבית של (600–1500) ק"ג למ"ק.
גודל הגרגיר המקסימלי של אגרגאטים קלים לתשתית יהי ה 9.5 מ"מ או 10 מ"מ.
בעת התקנת מערכת הרצפה, תכולת הרטיבות הכלואה של אגרגאטים קלים לתשתית (אחוזים במשקל לפני השימוש) לא תהיה גדולה מ-16%, בבדיקה במעבדה בייבוש בטמפרטורה גבוהה מ-105° צ'.
עם אספקת האגרגאטים הקלים לאתרי הבנייה יסופקו מפרט טכני לתכונות החומר והנחיות השמה, שיבטיחו את הבטיחות ואת הבריאות של המשתמשים ושל השוהים בסביבת ההשמה וכן יבטיחו עמידה של מערכת הרצפה בדרישות התקן.
באגרגאטים קלים אחרים כמו טוף אין ניסיון שימוש בארץ.
יצרן או יבואן מאגרגאטים אלה המבקש להשתמש בהם כתשתית לריצוף, יספק אישורי בדיקות מתאימות מטעם מעבדה מאושרת.
סעיף 2.1.6.1 דבקים לאריחי קרמיקה ופסיפס
שינוי בעובי!
עובי שכבת הדבק לאחר הידוק לאריחי קרמיקה יהיה (15-5) מ"מ, ולאחר הידוק ללוחות של אריחי פסיפס יהיה (5-3) מ"מ.
סעיף 2.1.6.2 מלט-צמנט כחומר הדבקה
המלט יתאים לתקן 6069.
פרק ג דרישות תפקוד
שינוי בדרישות!
פני הרצפה יהיו אופקיים או משופעים ויתאימו למפלס ולשיפוע שבתכנון.
בשטחים שאינם מקורים או בשטחים החשופים לגשם, השיפוע של פני הרצפה המוגמרים יהיה 1% לפחות, כלפי פתחי הניקוז.
הפרש הגובה המקסימלי המותר בין אריחי קרמיקה סמוכים לפי רוחב המישק. להלן טבלה 0.1.

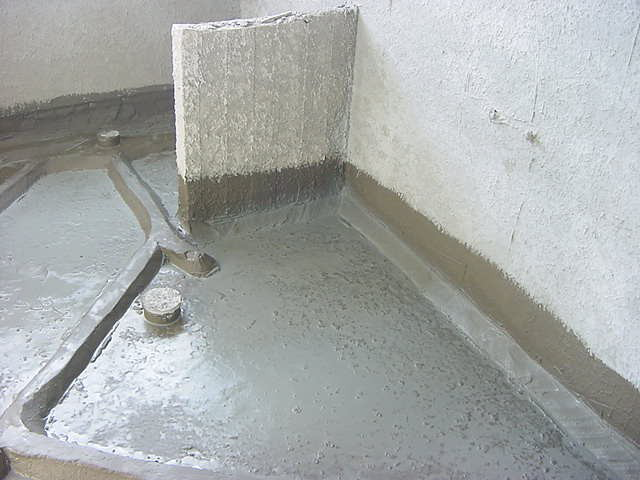

סעיף 4.1.1 איטום ומניעת מעבר אדי מים באזורים רטובים
הסעיף שונה במלואו בגיליון תיקון מס' 3!
סעיף 4.1.1.1 – כללי
מערכת איטום מונעת מעבר מים דרך הרצפה כלפי מטה. מערכת איטום ומחסום אדים, לפי הצורך, מונעים גם מעבר של מים ושל אדי מים מלמטה כלפי מעלה.
דוגמאות לאזורים רטובים שבהם ניתן להשים מערכת איטום הן אלה: חדרי רחצה, מטבחים ציבוריים, חדרי שירותים ציבוריים, מקלחות ומלתחות ציבוריות.
סעיף 4.1.1.2 – עבודות איטום
עבודות האיטום ייערכו לפי המפורט להלן:
א. תקנות התכנון והבניה (בקשה להיתר, תנאיו ואגרות), התש"ל – 1970;
ב. התקנים הישראליים הדנים באיטום:
ת"י 1752 חלק 1, ת"י 1752 חלק 2, ת"י 2752 חלק 5 , ת"י 1205 חלק 2 ;
ג. מפרטי התכנון של מערכת האיטום.
הפרטים הטכניים והמידות של רכיבי מערכת האיטום יתאימו לתקנות התכנון והבניה (בקשה להיתר, תנאיו ואגרות), התש"ל – 1970 ולתקנים הישראליים המפורטים לעיל.

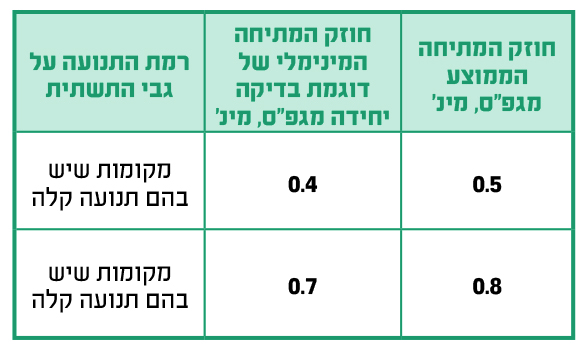

סעיף 5.1.3.2 – טבלה – 3 חוזק מתיחה במשיכה צירית הדרישות השתנו!

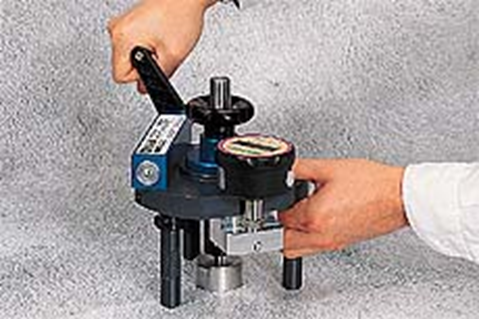

סעיף 5.2.1 בדיקה חוזק הידבקות
אלה היו השינויים המהותיים בתקן 1555 חלק 3.
בתקנים 5566 חלק 1 ובתקן 1629 ישנם פחות או יותר אותם שינויים. אני חוזר ואומר:
תמיד יש להתייחס לתקן במלואו ביחד עם כל שלושת גיליונות התיקון שבתוקף!
סעיף 4.2 הבסיס והתשתיות הסעיף שונה במלואו!
עובי ותכונות אקוסטיות של התשתית לפי חומרי התשתית יהיו כמפורט להלן:
