הכל אודות המישק
מאת דניאל שניידר - מהנדס אזרחי MSc
חשבתם שמישקים זה דבר פשוט? אז חשבתם
כפי שכתבתי בפרק הקודם, נתייחס ונדון בכל הקשור לחיפוי קירות פנים וחוץ של בניינים באבן טבעית. אבל עוד לפני זה, ברצוני לשתף אתכם במידע בנושא משותף לכל החיפויים: רובה ודבקים, ובעיקר על חשיבותם של המישקים. נבהיר קודם כל שניתן להגיד גם מישקים וגם תפרים!
- האם מישקים הם חובה בחזיתות בכל סוג של אריח קשיח? בהחלט כן!!!
- האם ניתן לוותר על מישקים ביישום של אריחי פורצלן מדוייקים (rectified)? בהחלט לא!!!
- האם המישקים קיימים רק כדי למלא אותם בחומר איטום? בהחלט לא!!!
- האם ניתן להדביק אריחי פורצלן, בלוחות גבס? כל מידה של אריח, בכל גובה המחיצה ובכל מין דבק? בהחלט לא!!! יש כללי יישום ייחודיים.
כללי
מדוע בכלל ישנם מישקים, ומה תפקידם?
התפקיד העיקרי של המישק הוא הרפיית המאמצים שקיימים במבנה ובחיפוי/ריצוף כתוצאה מהתכווצות/ התפשטות של שלד הבטון. התזוזות, או התכווצויות במבנה הן כלהלן:

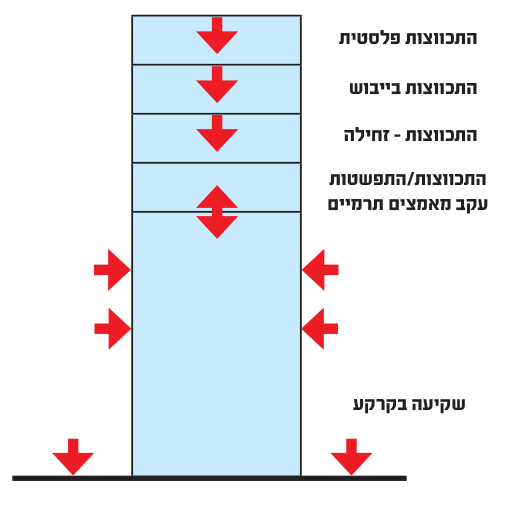

התכווצות פלסטית בימים הראשונים (יציאה של מים חופשיים), התכווצות בייבוש בחודשים הראשונים (יציאה של מים כלואים), התכווצות זחילה בשנתיים הראשונות (דפורמציות/שקיעות תחת עומס קבוע – לא מטלטלין, מזערי בבניין נמוך מ-25 קומות, יותר רלוונטי לבניינים גבוהים), התכווצות והתפשטות כל חיי המבנה כתוצאה ממאמצים טרמיים (קור/חום, לחות/יובש). ויש להוסיף על זה שקיעה של המבנה בקרקע, שתמיד קיימת בהיקף זה או אחר, מסוג קרקע זה או אחר.
כמה הגדרות הנוגעות למישקים
(נלקח לרוב מ-תקן 1555 חלק 1)
מישקים רגילים
המכונים גם "פוגה", הינם מישקים בין אריחים בודדים. ממולאים בדרך כלל עם "רובה" צמנטית, לפעמים גם רובה אפוקסי.
מישקי התפשטות:
מישק מתוכנן לקבל את התזוזות של הרקע, של שכבת ההדבקה ושל שכבת הביניים.
מישק מבני
מישק התפשטות העובר במבנה.
מישק ביניים
מישק התפשטות המתוכנן לשחרור מאמצים במערכת החיפוי.
מישק הפרדה
מישק מתוכנן לקבל שינויי תזוזה במפגש בין חומר רקע או חומרי חיפוי שונים.
מישקים מ-2 עד 5
ממלאים עם חומר גמיש ("מסטיקים").
חומר למילוי מישקים
רובה
המישקים הרגילים, המוגדרים מעלה, ניתנים למילוי ב"רובה" שממוינת ומוגדרת לפי תקן 1661, ממוינים בהמשך.
חשוב לציין ש"רובה" אינו כהגדרה חומר לאיטום בלבד. ייעודו העיקרי למלא את המישקים שקיימים לצורך הרפיית מאמצים בריצוף ובחיפויים. מכיוון שהוא גם אוטם, מקובל לקרוא לרובה חומר איטום למישקים.
חומר מילוי צמנטי רגיל CG1
(CG=cement grout , קבוצה 1).
חומר מילוי צמנטי רגיל CG2
(CG=cement grout , קבוצה 2).
W – ספיגות מים מופחתת
F – מהיר התחזקות
A – עמידות בשחיקה
חומר מילוי עם שרף המתקשה בריאקציה (אפוקסי) RG.
משתמשים בדרך כלל ברובה צמנטית CG1 בתנאי פנים, תנאי שירות רגילים.
רובה ממין CG2 בשימוש בדרך כלל בתנאי חוץ.
רובה אפוקסי RG אינה בשימוש בחיפוי חוץ (החומר אינו "נושם", ולכן אינו מאפשר מעבר אדי מים החוצה).
רובה ממין RG בשימוש בדרך כלל במקום שנדרשת עמידות בכימיקלים או בחומצות, למשל בשירותים ובמטבחים ציבוריים או בבריכות שחייה.
בטבלאות בהמשך ריכזתי את הדרישות הקיימות בתקנים שונים לחיפויים ולריצוף, לפי סוג החומר (אריחי קרמיקה או פורצלן, אבן טבעית).
רוחב המישקים לפי סוג החיפוי או ריצוף, לתנאי פנים או חוץ:
מישקים רגילים בחיפוי חוץ
אבן טבעית: ראו כל שיטה בנפרד.
אריחי פורצלן/קרמיקה: 4 מ"מ לפחות, מילוי ברובה צמנטית CG2 לפי ת"י 1661.
מישקי ביניים בחיפוי חוץ
אבן טבעית: ראו כל שיטה בנפרד. בכל מקרה, לא פחות מ-6 מ"מ
אריחי פורצלן/קרמיקה: 6 מ"מ לפחות, מילוי על ידי חומר גמיש לפי ת"י 1536.
מישקי הפרדה בחיפוי חוץ
אבן טבעית: ראו כל שיטת יישום בנפרד בסדרת תקנים 2378 שנדון בהם בהמשך.
אריחי פורצלן/קרמיקה: 6 מ"מ לפחות, מילוי על ידי חומר גמיש לפי ת"י 1536.
מישקים רגילים בחיפוי פנים
אבן טבעית: ראו כל שיטה בנפרד. בכל מקרה, לא פחות מ-4 עד 6 מ"מ לפי שיטה.
אריחי פורצלן/קרמיקה: 3 מ"מ לפחות, מילוי ברובה צמנטית CG1 או CGW2 או RG לפי ת"י 1661.
מישקי ביניים בחיפוי פנים
(אנכיים בין מישורים, אופקיים בין קיר לרצפה ובין שני מישורים, המרחק בין המישקים לפי תכנון).
אריחי קרמיקה/פורצלן: 6 מ"מ לפחות, מילוי על ידי חומר גמיש לפי ת"י 1536.
אבן טבעית: ראו כל שיטת יישום בנפרד בסדרת תקנים 2378 שנדון בהם בהמשך.
להלן טבלה המכילה משפחת חומרי איטום גמישים והשמתם המומלצת:
המשפחה
|
השמה מומלצת
|
---|---|
סיליקון
|
במישקי התפשטות ובזיגוג, לשימוש פנימי וחיצוני. באלמנטים טרומיים ניתן להשתמש גם בסיליקון ניטרלי.
|
פוליאוריתן / פוליסולפיד
|
במישקי התפשטות והפרדה בקירות, בריצוף ובאלמנטים טרומיים. לשימוש פנימי וחיצוני.
|
אקריל
|
1. למישקי הפרדה שצפויה בהם תנועה זניחה (כגון: סדקים), הנובעת מפעילות או סדיקה תרמית, ולפתחים במבנה. לשימוש פנימי בלבד. 2. למישקי הפרדה בקירות, שצפויה בהם תנועה מתונה, ולחיבורים. לשימוש פנימי וחיצוני.
|
אפוקסי- פוליאוריתן
|
בתפרי הפרדה ("תפרים מנוסרים") בריצוף, שצפויה בהם תנועה רבה, ובחיבורים. לשימוש פנימי בלבד.
|
מישקי הפרדה בחיפוי פנים
אבן טבעית: ראו כל שיטת יישום בנפרד בסדרת תקנים 2378 שנקראה בהמשך.
אריחי קרמיקה/פורצלן: 4 מ"מ לפחות, מילוי על ידי חומר גמיש לפי ת"י 1536.
מישקים רגילים בריצוף
אריחי קרמיקה/פורצלן: 3 מ"מ לפחות, מילוי ברובה צמנטית CG2 לפי ת"י 1661.
אבן טבעית: 3 מ"מ לפחות, אבל אם מידת האבן גדולה מ-600 מ"מ, רוחב המישק יהיה 4 מ"מ לפחות.
אריחי טראצו: 1 מ"מ בהנחה רגילה או 3-6 מ"מ בהנחה מיוחדת.
מישקי ביניים בריצוף
אריחי קרמיקה/פורצלן: בין 6-12 מ"מ. ככל שהמרחק בין מישקי הביניים גדל, רוחב המישקים גדל. מילוי על ידי חומר גמיש לפי ת"י 1536.
אבן טבעית: בין 6-12 מ"מ בין מקומות שצפויים בהם תזוזות, המיקום ומספר המישקים לפי שיקול דעת המתכנן. מילוי על ידי חומר גמיש לפי ת"י 1536.
אריחי טראצו: בין 6-12 מ"מ.
מישקי הפרדה בריצוף
אריחי קרמיקה/פורצלן: חובה בין רכיבים שונים, אין דרישה ספציפית לעובי המישק.
אבן טבעית: חובה בין רכיבים שונים, אין דרישה ספציפית לעובי המישק.
טראצו: אין דרישה ספציפית לעובי המישק.
כל החומרים הגמישים יהיו לפי תקן 1536 ויהיו כלהלן:
- מין: F
- מודולוס: HM או LM לפי החלטת המתכנן
- CLASS: 25,20,12.5
חומר מילוי בחומרים גמישים
בשונה ממישקים רגילים אשר ממלאים אותם עם רובה צמנטית או אפוקסי, מישקי התפשטות ממלאים בחומרים גמישים המוכרים גם כ"מסטיקים".
מוצרים גמישים הם בדרך כלל: סיליקון, פוליאוריטן, פוליסולפיד, אקרילי, אפוקסי – פוליאוריטן.

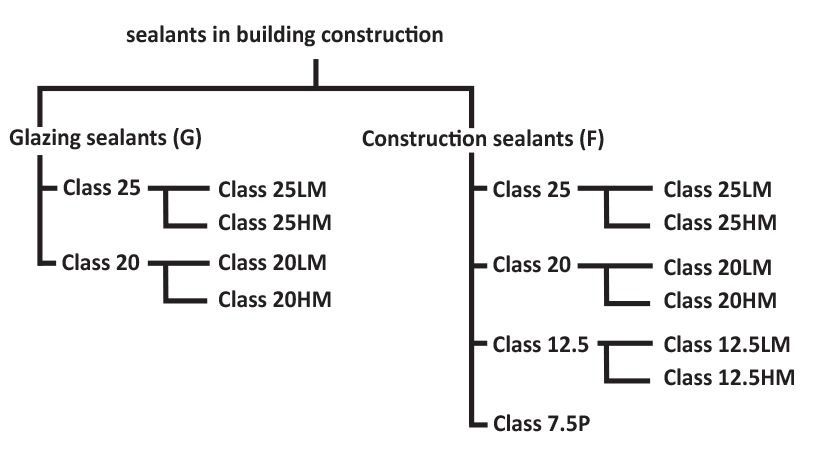

תקן 1536
הוא התקן שממיין את המוצרים בין G המיועד לאיטום לשמשות. ו-F המיועדים לצרכים של הבנייה.
