זהירות החלקה
מאת דניאל שניידר - מהנדס אזרחי MSc
כל מה שחשוב לדעת על התנגדות להחלקה של ריצוף בהתאם ליעוד/שימוש/תחזוקה
שאלה: האם מוצרי ריצוף מסומנים או מסווגים לפי התנגדות להחלקה?
למעט אריחי קרמיקה לרבות פורצלן, ממש לא!
אז איך נדע אם מוצר ספציפי מתאים או לא לפי יעוד המשטח?
רק היכרות עם התקן ובדיקות מעבדה.
ומה כתוב בתקן?
להלן תמצית תקן 2279: התנגדות להחלקה של משטחי הליכה קיימים ושל מוצרים חדשים המיועדים למשטחי
פוטנציאל ההחלקה של משטח הליכה הוא תוצאה של גורמים שונים, ומידת ההתנגדות המקורית להחלקה, הנובעת מהחומר שממנו עשוי המשטח ומהמרקם שלו, היא רק אחד מהגורמים.
עם הגורמים האחרים נמנים:
לפי HSE – HEALTH AND SAFETY EXECUTIVE Great Britain:
תוצאות המחקר החלקיות לגבי מאפייני ההחלקה היו:
עובדים שאיבדו את היציבות או את שיווי המשקל – 24%
תחזוקה לקויה – 22%
אחסנת פריטים לא נכונה – 11%
הפלת פריטים על ידי הלקוח – 11%
נעליים רטובות – 9%
לדוגמה, במטבח תעשייתי ובמטבח ביתי תנאי השימוש והתחזוקה שונים, ומשום כך לריצוף של מטבח תעשייתי מתאים חומר שהתנגדותו המקורית להחלקה גדולה מזו של חומר המתאים לריצוף של מטבח ביתי.
להלן תמונת מצב מ2013- (התמונה אינה משתנה עם השנים!) וניתן לראות מספר גבוה של תאונות כתוצאה מנפילות עקב החלקה.
"החלקה היא אחד מגורמי התאונות הנפוצים ביותר. על פי הדוח השנתי של המוסד לביטוח לאומי לשנת 2013, "התפלגות מקבלי דמי פגיעה לפי גורם התאונה ומהות הפגיעה יציבה למדי במהלך השנים. הגורמים השכיחים לפגיעה בעבודה בשנת 2012 היו תאונות דרכים (26.1%); נפילה (מפיגום, מסולם או ממנוף; מבניין או ממבנה; החלקה או מעידות במדרגות); החלקה או מעידה במישור (25.9%)".
תאונות כתוצאה מהחלקה: המחיר היקר לחוסר תחזוקה וניקיון
החליקה ודורשת פיצוי של 2.5 מיליון שקל.
תושבת הצפון, שנפגעה בחניון תת קרקעי של מרכז מסחרי בגליל המערבי, טוענת כי רשלנות בעלי המקום הובילה לפגיעה. צעדה לעבר המעליות ולפתע החליקה ונפלה כתוצאה מרטיבות על הרצפה.
כתוצאה מכך, נקבעו לה 37 אחוזי נכות (!!!) והיא מתקשה להתפרנס. 19.3.2014
התקן הישראלי ת"י 2279, שיצא לאור לראשונה בחודש אפריל 2005, דן בשני היבטים של ההתנגדות להחלקה של משטחי הליכה:
קביעת מקדם ההתנגדות להחלקה, הן של חומרים המיועדים למשטחי הליכה והן של משטחי הליכה קיימים;
המלצות לדרגות מינימליות של התנגדות להחלקה של חומרים המיועדים למשטחי הליכה, המתאימות לאזורים שונים בתוך הבניין או מחוצה לו.
התקן 2279 עבר שתי רביזיות, בשנת 2009 ובשנת 2018.
התקן במהדורתו הראשונה התבסס על תקן אוסטרלי (AS 4586) ותקן אמריקאי (ASTM F 1679).
התקן משנת 2009 התבסס רק על תקנים אוסטרליים
(AS4663, AS4586) והמהדורה האחרונה (2018) על אותם תקנים אוסטרליים אבל מעודכנים. בנוסף התבסס גם על מסמך CSIRO – HB197 המתייחס להמלצות על שימוש באריחים בהתאם ליעוד.

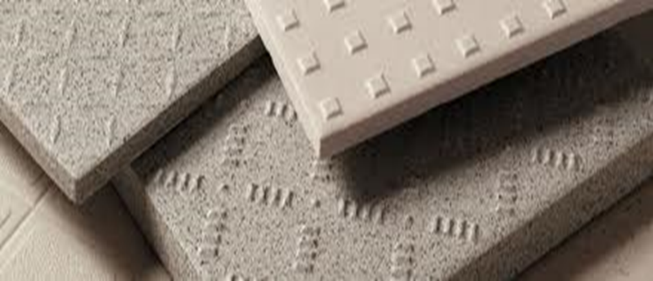

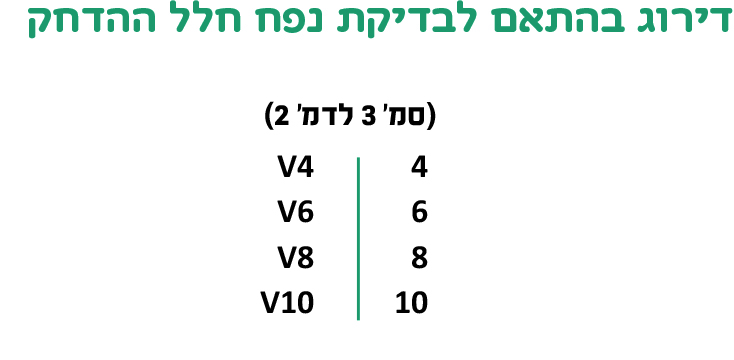

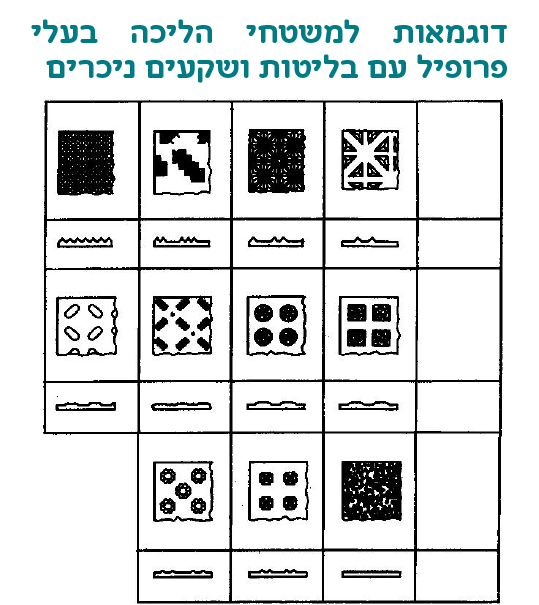

לשלוש המהדורות הראשונות ישנה גם התייחסות לבדיקה מיוחדת לאריחים בעלי תבליט ולבדיקה קוראים: displacement volume test (נפח חלל הדחק).
בחודש אוקטובר 2021 יצא סוף סוף לאור (עד עכשיו לא היה תקן זר עם כל המכשירים שניתן היה לאמץ אותו), התקן האירופאי הראשון
EN 16165 – OCT 2021: DETERMINATION OF SLIP RESISTANCE OF PEDESTRIAN SURFACES- METHODS OF EVALUATION
תקן זה חל על התנגדות להחלקה של משטחי הליכה קיימים ושל מוצרים חדשים המיועדים לחיפוי משטחי הליכה (משטח המיועד לתנועה רגלית). כמו כן מציין התקן הוראות תחזוקה למשטחי הליכה.
ביחידות דיור התקן חל רק על אזורים רטובים, כגון חדרי רחצה, תאי מקלחת, מרפסות פתוחות ומדרגות חיצוניות.
תקן זה אינו חל על מעברי חציה בכבישים.
בבחירת המוצר לחיפוי משטח ההליכה, או בהזמנתו, יצוינו מצבי השירות הצפויים של המשטח, כגון:
מצב יבש או רטוב, משטח במיקום פנימי או חיצוני, משטח אופקי או משופע, הימצאות חומרים העלולים להשפיע על ההתנגדות להחלקה של המשטח או שימוש בחומרים כאלה.
דוגמאות לחומרים העלולים להשפיע על ההתנגדות להחלקה של המשטח: שמן, כימיקלים, חומרי ניקוי, חומרי הברקה, אבק, חול, מים עם סבון.

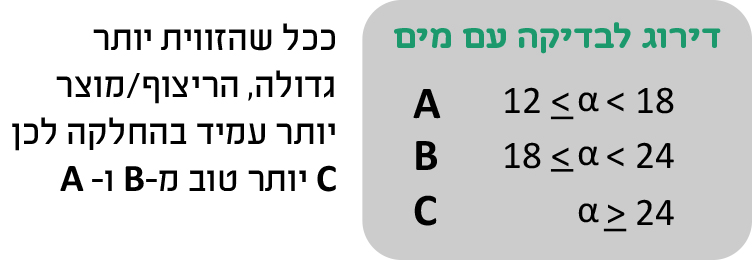

אם באזורים המחוברים זה לזה משתמשים בחיפויי רצפה בעלי דרגות שונות של התנגדות להחלקה, החיפויים יהיו בעלי דרגות עוקבות של התנגדות להחלקה, כגון R9, R10, R11, R12, R13 או באזורים רטובים A, B, C.
בדיקת מוצרים חדשים המיועדים למשטחי הליכה

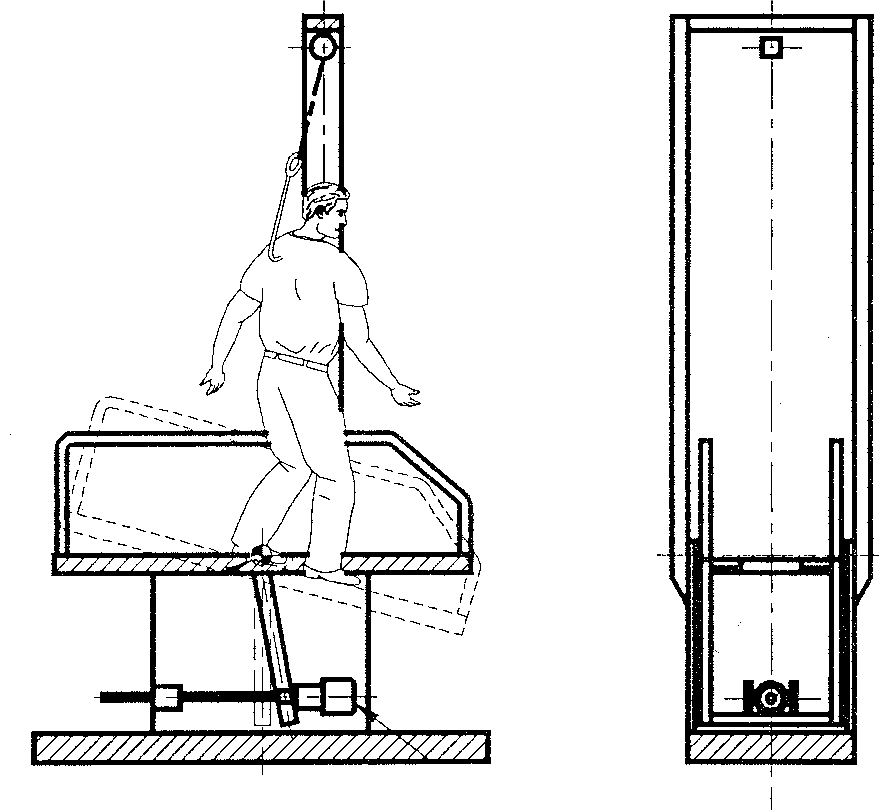

קובעים במעבדה את דרגת ההתנגדות להחלקה של מוצרי חיפוי חדשים, באמצעות כבשׁ או באמצעות מטוטלת בריטית
לאחר כיול עורכים את הבדיקה כמתואר בתקן האוסטרלי.
לפני הבדיקה מנקים במים חמים את פני המוצר הנבדק. אם יש שכבת ציפוי על פני המוצר הנבדק, מסירים אותה בעזרת חומר ניקוי מתאים.
בבדיקת אריחים, מניחים אותם באופן שהמרווחים ביניהם יתאימו למצוין בתקני הריצוף הישראליים הרלוונטיים, או לפי בקשת המזמין. בהיעדר תקנים ישראליים או בקשת מזמין, או עקב קושי לוגיסטי, מניחים את האריחים כשהם צמודים זה לזה.

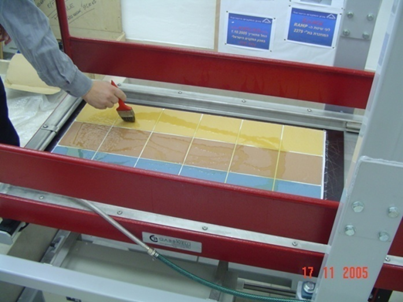

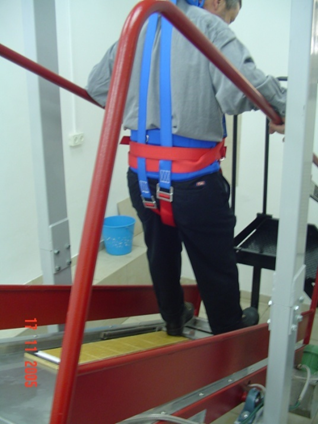

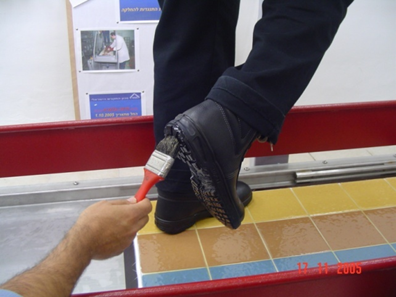

שני בודקים הנועלים נעלי בדיקה תקניות נעים, כל אחד בתורו, אחורה וקדימה על גבי משטח העשוי מהמוצר הנבדק, שצופה בשמן מכונות מהסוג המצוין בתקן האוסטרלי.
מגדילים בהדרגה את זווית ההטיה של המשטח ממצב אופקי, עד שמגיעים לסוף ההליכה הבטוחה על המשטח. חוזרים על הבדיקה 3 פעמים לכל אחד מהבודקים.

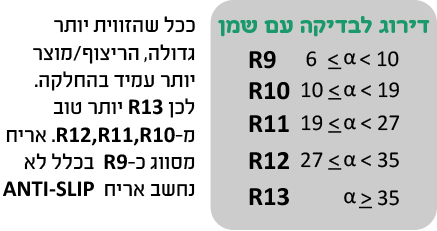

מחשבים את ממוצע זוויות ההטיה הגבוליות של המוצר הנבדק. (R) ממוצע זוויות ההטיה הגבוליות משמש לקביעת דרגת ההתנגדות להחלקה.
משמעות התוצאות: ככל שזווית ההטיה הגבולית גדולה יותר, דרגת ההתנגדות להחלקה של המוצר גדולה יותר.
הבדיקה נערכת לאחר הרטבת המוצר החדש הנבדק או המשטח הקיים הנבדק במי שתייה.
אם נדרש ניקוי, מנקים את המוצר או המשטח לפני הרטבתו.

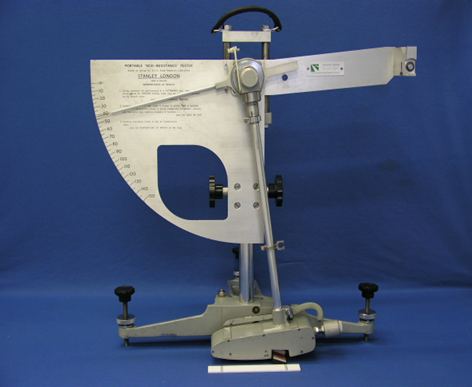

נותנים לזרוע המטוטלת במכשיר הבדיקה ליפול חופשית ממצב אופקי על המוצר או המשטח הנבדק.
חוזרים על הבדיקה כמה פעמים. אם למוצר או למשטח יש תכונות שונות בכיוונים שונים, בודקים בשני הכיוונים.
משטחים משופעים בודקים הן בכיוון העלייה והן בכיוון הירידה/
רושמים את קריאות סקלת המכשיר, המבוטאות במספר בסקלת המדידה של המטוטלת הבריטית (BPN)
מחשבים את ממוצע הקריאות, כמצוין בתקנים האוסטרליים הנזכרים לעיל.
ככל שהערך הממוצע של BPN גדול יותר, ההתנגדות להחלקה של המוצר או של המשטח גדולה יותר.

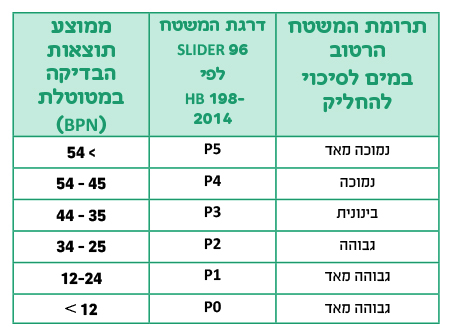

בהמשך ניתן לראות תוצאות בדיקה במטוטלת, ובהתאם לכך, את תרומת המשטח לסיכוי להחליק. כמה שהתוצאה המתקבלת מהבדיקה גבוהה יותר ככה תרומתה לסיכוי להחליק נמוך יותר. במילים אחרות, אנחנו שואפים להגיע תמיד למספר גבוה.

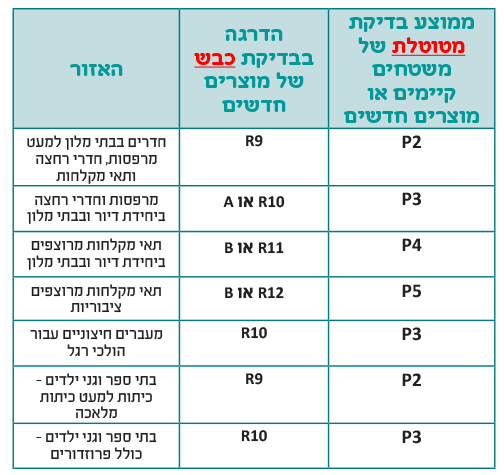

להלן דוגמא מכל הטבלאות שבתקן כאשר ניתן לראות דרגה של בדיקה בכבש מול תוצאה של בדיקה במטוטלת בהתאם ליעוד החלל הנבדק.
דרגת ההתנגדות להחלקה של חומרים חדשים המיועדים למשטחי הליכה לא תהיה קטנה מ- R9.
דרגת ההתנגדות להחלקה של חומרים לא תהיה קטנה מדרגת ההתנגדות להחלקה המוצהרת.
באזורי עבודה מחוברים בעלי סיכוני החלקה שונים שבהם העובדים עוברים מאזור לאיזור, רצוי להשתמש בריצוף בעל העמידות הגבוהה ביותר.
אם בשני חדרים צמודים דרגות שונות של עמידות בהחלקה, יהיו החיפויים בעלי דרגות עוקבות כגון R9/R10 , R10/R11 , R11/R12.
באזורי עבודה תעשייתיים, דרגת התנגדות להחלקה של המדרגות לא תהיה קטנה מזו של הריצוף.
