ההיסטוריה של הריצוף בארץ מהבלטות של פעם ועד אריחים / לוחות ענקיים
מאת דניאל שניידר - מהנדס אזרחי MSc
את 74 השנים של המדינה, מבחינת ריצוף, ניתן לחלק ל-3 תקופות שונות ומוגדרות היטב:
1948-1990, 1990-2000, 2000-2024
שימוש באריחי טראצו דו-שכבתי, "בלטות" כפי שהיה מוכר בעבר, במגורים, מוסדות… בכל מקום.

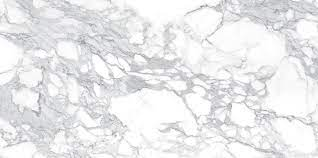

שימוש בשיש מבריק בבתי מגורים יוקרתיים, ובאריחי גרניט בקניונים.
שימוש הולך וקטן של טראצו דו- שכבתי.
שימוש הולך וגדל של שיש ואבן גיר מלוטש במגורים המחליף של הטראצו.

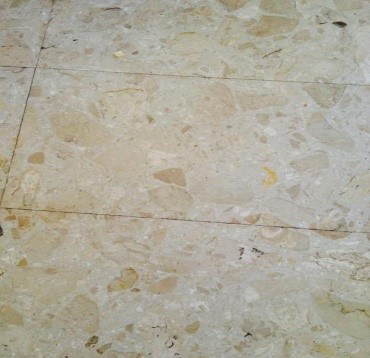

בנוסף לשימוש בשירותים וחדרים רטובים, הקרמיקה נכנסה גם לסלון, לחדרי השינה, ללוב ולבתי הספר . שימוש מוגבר (וכושל…) של שיש סינטטי עם פלחי אבן (כמו פרלטו רויאל, ראו תמונה מטה…).

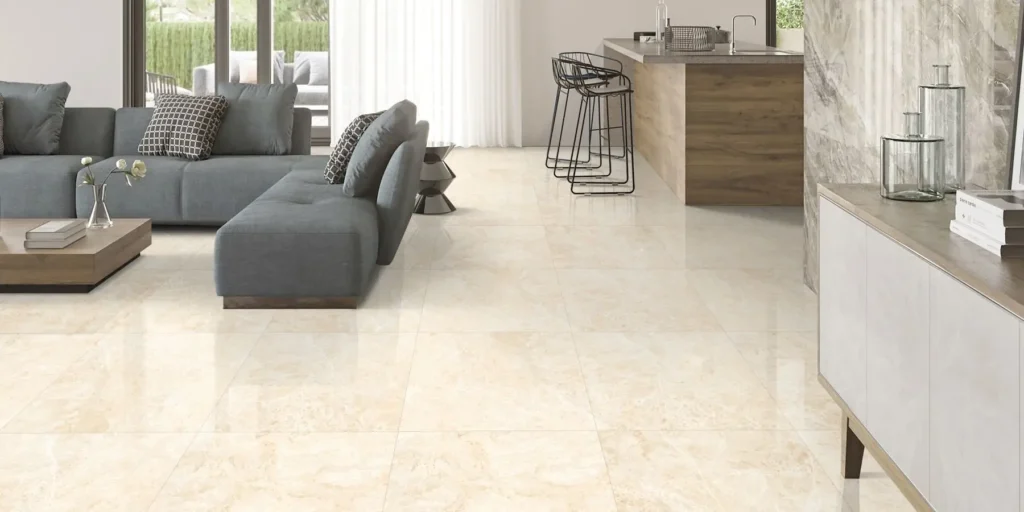

השימוש בטראצו כמעט נעלם (תחרות קשה מול הקרמיקה). שימוש בשיש ובגרניט הולך ומצטמצם (יקר יחסית לפורצלן) שימוש הולך וגובר של למינציה (פרקט מלאכותי).

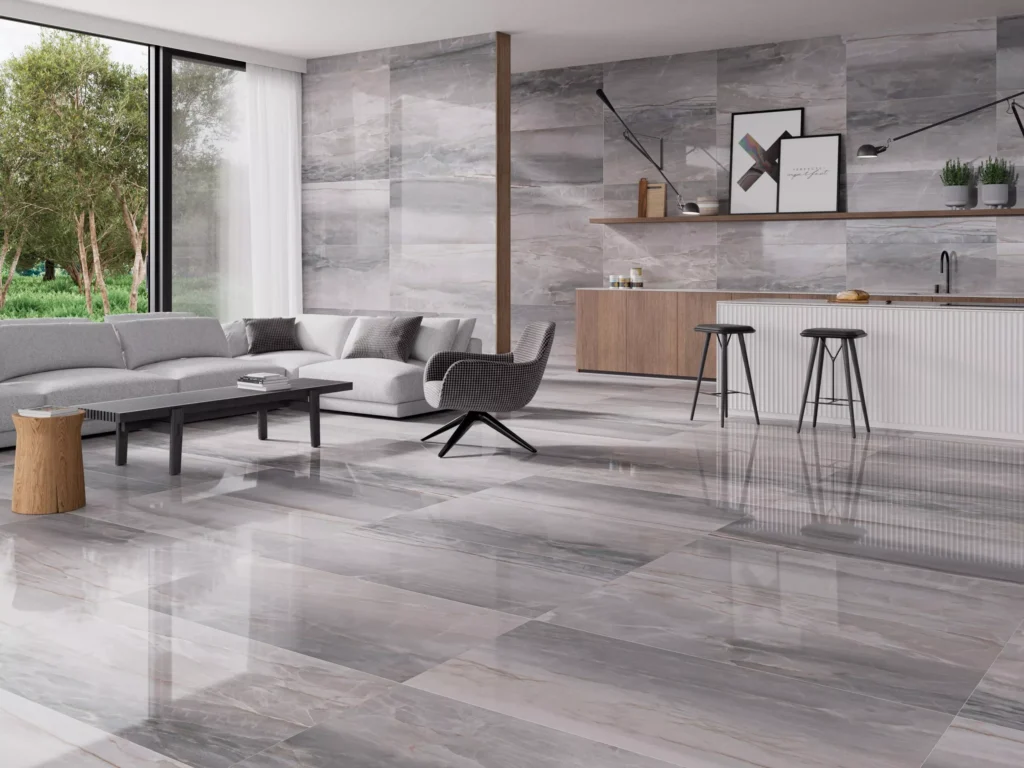

שימוש הולך וגובר בלוחות ענקיים, עבים או מדוקקים
שימושים לא שגרתיים של מוצרים שגרתיים: רצפה "צפה" עם אבן טבעית או אריח פורצלן, טראצו- אפוקסי יצוק במקום אריחי טראצו, בטון מוחלק עם או בלי טיפול מיוחד כגון חומצות.
נתחיל במוצר שהיה בזמנו הכי פופולרי לא רק בבתי מגורים כמו גם בבתי ספר ובמוסדות ציבור:
טראצו על בסיס צמנט
תערובת של צמנט, אגרגאט גס, אגרגאט דק, מים, תוספות אחרות לפי הצורך, המשמשת להכנת שכבת המדרך.

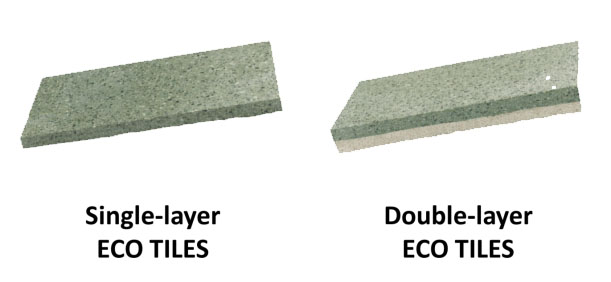

המוצר עובר אשפרה וליטוש, על מנת ליצור שכבה חלקה ואחידה. האריח יכול להיות חד-שכבתי (שכבת מדרך בלבד) או דו-שכבתי (שכבת בטון כבסיס ושכבת מדרך), מיוצר בתהליך ממוכן. עובי האריח הדו-שכבתי לא יהיה גדול מ-40 מ"מ. מידות האריחים לרוב 30 על 30 ס"מ, מדויקים (מכוילים) או לא מדויקים. צורתם לרוב היא ריבועית. באריחים דו-שכבתיים, עובי שכבת המדרך נע בין 6 ל-8 מ"מ.
התקן החל על מוצרי טראצו הוא תקן 6, בין התקנים הראשונים שנעשו בארץ בסוף שנות ה-40 (כדוגמא, תקן מספר 1 הוא תקן לצמנט, תקן מספר 3 הוא תקן לאגרגאטים, תקן מספר 5 הוא תקן לבלוק בטון).
התקן אינו חל על טראצו-אפוקסי, שאין כרגע תקן ישראלי החל עליהם.
התקן ליישום הוא התקן 1629 – מערכות חיפוי ריצפה באריחי טראצו. באופן כללי אריחים דו-שכבתיים מותקנים על טיט שמיושם על תערובת של אגרגאטים. אריחים חד-שכבתיים, פחות מקובלים בארץ, מיושמים בהדבקה בסירוק, ישר על מדה צמנטית. אין ליישם אותם על מצע של חול או סומסום או כל תערובת לא קשיחה.
בשנים האחרונות השימוש באריחים אלה ירד מאוד מול המתחרה – אריח קרמיקה או פורצלן. מכמעט 40 מפעלים בארץ, נשארו פחות מ-5 יצרנים.
תכונות של טראצו צמנטי:
מידות, חוזק, עמידות בשחיקה, התנגדות להחלקה, טבלת פגמים מותרים לסוגים א' ו-ב'.

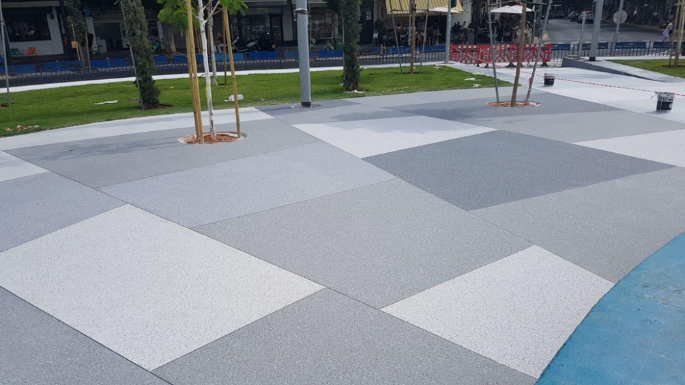

טראצו-אפוקסי
תאור המוצר: ציפוי טראצו אפוקסי, הינו מוצר יצוק באתר, מיושם על משטחים ישרים, בדרך כלל בטון מוחלק, מחולק בשדות על ידי תפרי התפשטות. המוצר מומלץ לשימוש פנימי למרות שישנם הרבה פרויקטים עם שימוש חיצוני, חלקם מוצלחים יותר, חלקם מוצלחים פחות.
בשימוש חיצוני, המוצר היצוק רגיש מאוד לסדיקה ולכן יש לדאוג ליישום על גבי ממברנה (flexible membrane) גמישה ודקה על מנת למנוע סדקים בטראצו. עוד נקודה חשובה, יש ליישם על בטון ללא סדקים שעבר אשפרה נכונה תקנית ושאינו רווי במים.
תקינה: אין תקינה ישראלית או תקינה זרה למוצר היצוק.
למרות זאת, ישנם הנחיות ביצוע ותחזוקה של ארגון.
NTMA – NATIONAL TERRAZZO AND MOSAIC ASSOCIATION
תקן ישראלי 5566 חלק 1 מתייחס לתכונות האבן עצמה המיועדת לריצוף ותקן 5566 חלק 2 מתייחס ליישום מערכת רצפה מאבן טבעית.
מידות רוחב ואורך, בדרך כלל 60 על 30 ס"מ. האריחים יהיו מדוייקים (מכויילים) או לא רגילים (לא מכויילים), כאשר ההבדל הוא בסטיות המותרות במידות אורך, רוחב, עובי, מישוריות וניצבות פאות אריחים מדוייקים הם אריחים העוברים עיבוד מכני כדי לקבל מידות מדויקות יותר. צורת האבן היא לרוב מלבנית, והעובי מעל 30 מ"מ.
משקל מרחבי
אבן מגמתית ואבן מטמורפית- 2300 ק"ג למ"ק, מינ' אבן משקע- 2160 ק"ג למ"ק, מינ'.
צורות גימור
מלוטש, מלוטש ליטוש עמום, עיבוד מכני, עיבוד בלהבה, עיבוד כימי בחומצה.

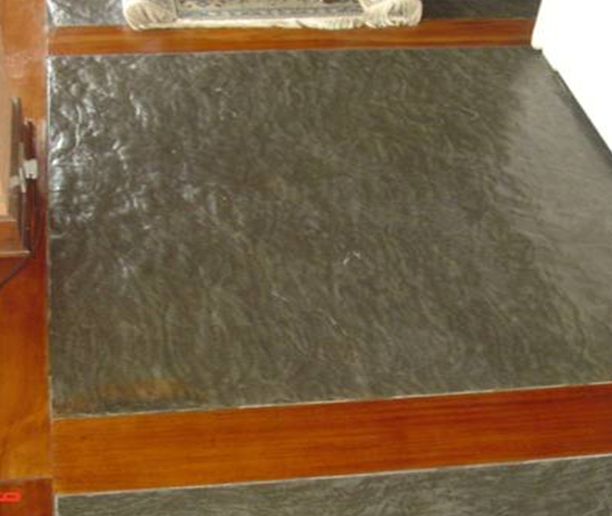

להלן שתי דוגמאות של אבן טבעית בריצוף, מידות שונות ומישקים רגילים שונים.
אבן לריצוף חייבת לקבל טיפול נגד הכתמה. למטרה זאת משתמשים ב"סילרים" (sealer ), שהם חומרים נושמים (הידרופוביים), שיתאימו לסוג האבן, לגורמים העלולים להזיק לרצפה, ולמראה הרצפה המוזמן, לדרגת ההתנגדות הנדרשת ולמצב השירות הצפוי של הרצפה.
תכונות
חוזק, משקל מרחבי, ספיגות מים, עמידות בשחיקה, התנגדות להחלקה (לפי תנאי שירות) המוצר ייבדק לפי תקן 2279 – התנגדות להחלקה.

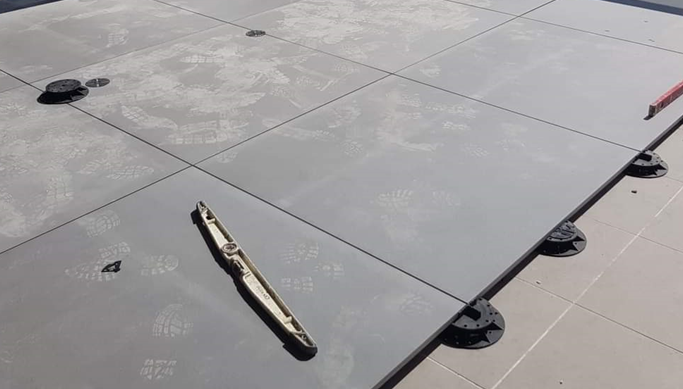

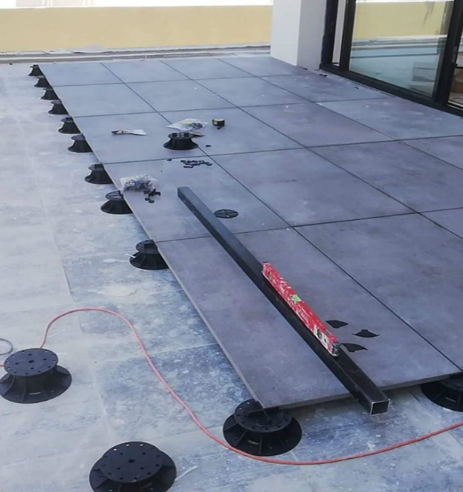

שימוש לא שיגרתי באבן טבעית בריצוף הוא ברצפה צפה. ניתן לבצע רצפה צפה בפנים או בחוץ, על ריצוף חדש או ישן קיים.
המטרה יכולה להיות הסתרת צנרת מים או חשמל או תקשורת.
התקן לרצפה צפה הוא ת"י 5917 – רצפות מורמות (צפות), והתכונות החשובות שחובה לבדוק הן:
מידות, עמידות בעומס סטטי, עמידות בעומס דינמי (הולם impact), כפף משתייר, עמידות בשחיקה, התנגדות בהחלקה.

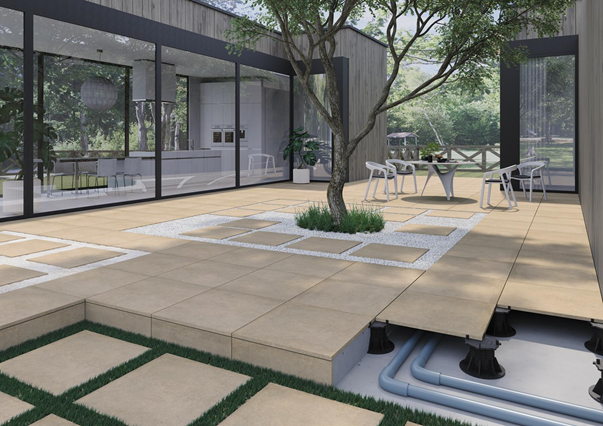

כמו כן, גם אריחי פורצלן יכולים לשמש כאריחים לרצפה צפה, ראו תמונה.

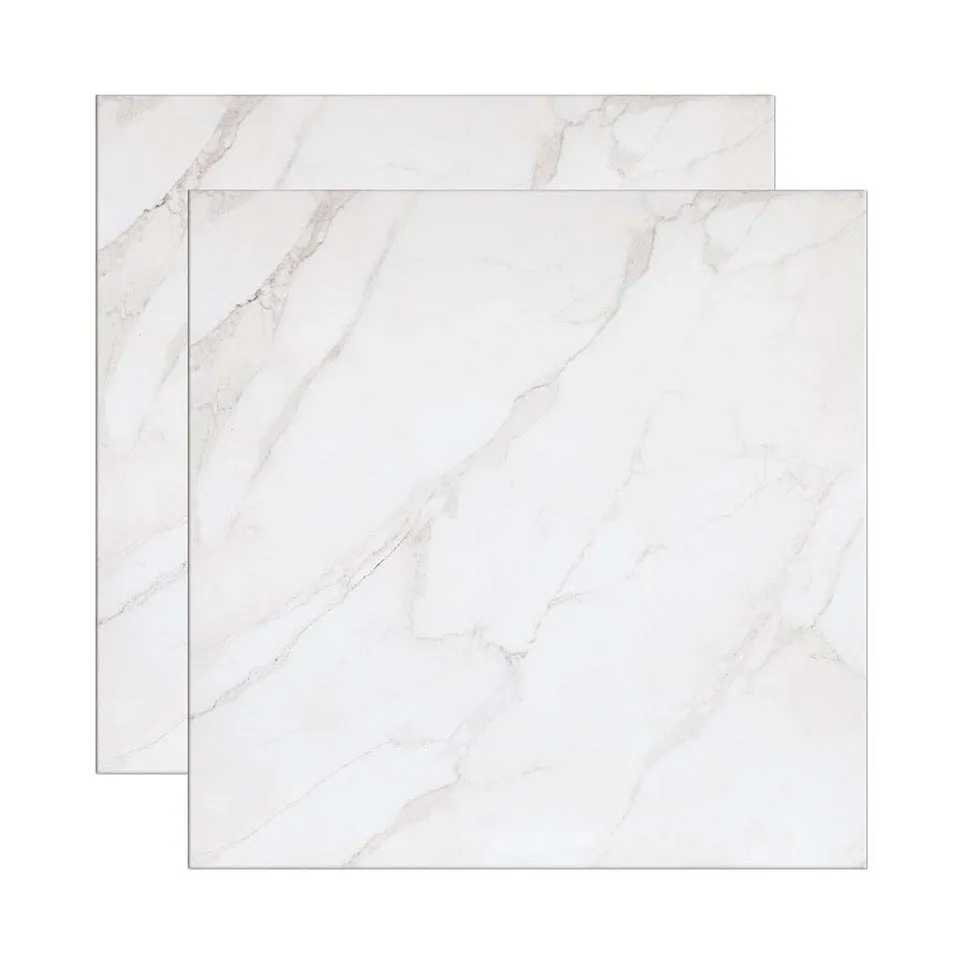

המידות מחולקות היסטורית, בין כמה קבוצות:
קבוצה א' – אריחים 30 על 45 ס"מ.
קבוצה ב' – אריחי פורצלן 90 על 180 ס"מ.
קבוצה ג' – לוחות ענקיים 160 על 350 ס"מ או יותר. אריחים אלו יהיו מדויקים בהשחזה מכאנית (rectified-מהוקצע) או לא מדוייקים (בתתי מידות שונים אפילו באותה סידרת ייצור, הנקראים "caliber").
צורה: לרוב ריבועית או מלבנית.
עובי: מתחלק בין שתי קבוצות – גדול מ-5.5 מ"מ כולל כ-22 מ"מ המוכרים כ- heavy duty , ומתחת ל- 5.5 מ"מ המוכרים כאריחים "מדוקקים".
ניתן להשתמש בריצוף בכל תכונות הספיגה בהתאם לעומס השירות. ברור שכמה שהספיגות גבוהה יותר, יותר חלש האריח.

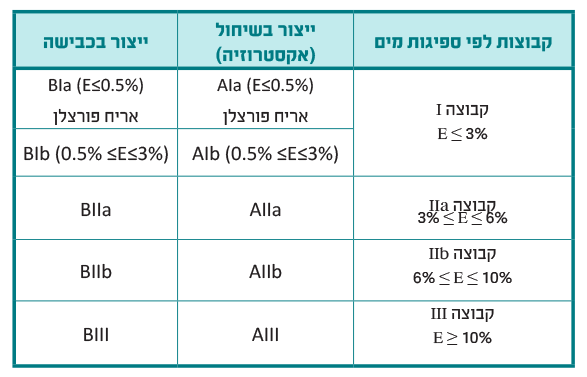

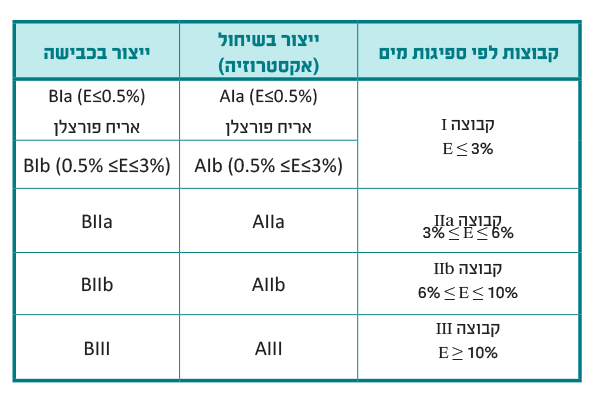

הטבלה הבאה היא בהתאם לתקן 314: אריחי קרמיקה, אותו תקן לאריחי ריצוף ואריחי קירות, פנים וחוץ.
יישום אריחי קרמיקה/פורצלן לאריחים מעל עובי 5.5 מ"מ ועד מידות 120 על 120 ס"מ יבוצע על פי התקן 1555 חלק 3. היישום הוא באחד משתי האפשרויות: הדבקה ישירה בסירוק על תשתית קשיחה או בעזרת טיט על תשתית לא קשיחה כמו חול, סומסום או תערובות אחרות כפי שמפורט בתקן הנ"ל.
בכל מקרה, מושג המפתח בהצלחת ההידבקות הוא "מריחה כפולה" כפי שעושים גם בחיפוי. מריחת דבק על גב האריח ודבק או טיט על גבי התשתית, תמיד "רטוב על רטוב", מריחה אחת עם הצד החלק של כף הבנאי, והצד השני עם הצד המשונן. פרטים על גודל השיניים של הכף המשונן כלולים בתקן. נקודה חשובה נוספת היא החובה ליישם ריצוף זה עם מישק רגיל ("פוגה") בין אריחים של לפחות 3 מ"מ, ומילוי ברובה מתאימה.

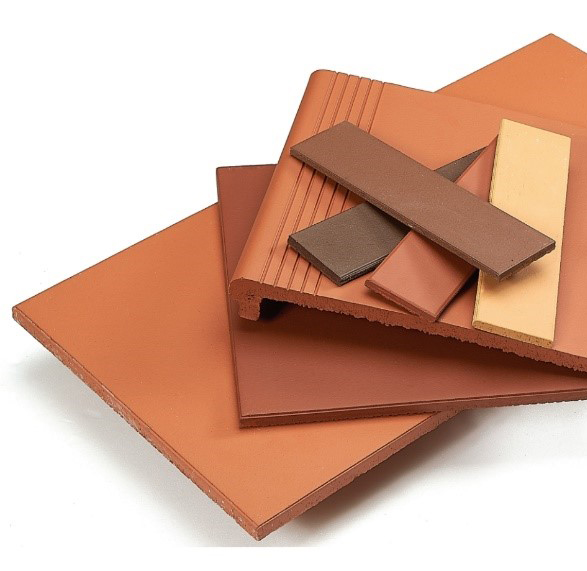

שימו לב שאריחי טרקוטה, שפחות מקובלים בארץ, הנראים יותר בדרום אמריקה ומדינות במזרח התיכון, הם בדרך כלל פחות מדוייקים, היישום עם מישק רגיל (פוגה) רחב יותר, כ-5-10 מ"מ, ולרוב דורש טיפול נגד הכתמה.

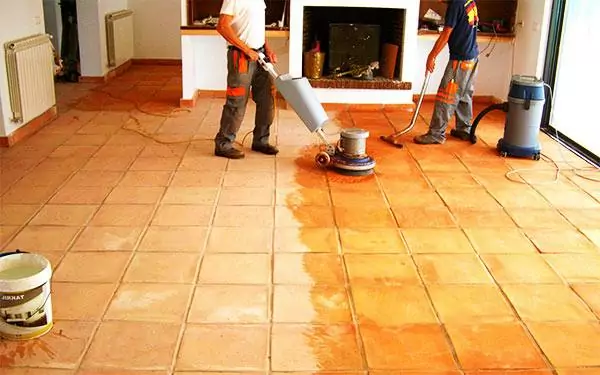

ראו תמונה מטה על טיפול בשמן פישתן או\ו ווקס לאחר ההדבקה.
הרבה מאוד מוצרים חדשים הופיעו בעשור האחרון, גם לחיפוי קירות וגם לריצוף. אריחים אלו מיוצרים בטכנולוגיות חדשות, וזה דורש יישום שונה וחומרי הדבקה טובים יותר.
היתרון הגדול של אריחים אלו הוא כושר כיסוי רחב בזמן היישום.
ההובלה והשינוע הן ממדינה למדינה והן באתר עצמו, דורשים תשומת לב מירבית ומיומנות גדולה.
הבלבול בין המוצרים גדול מאוד ואנסה לעשות קצת סדר בבלגן. אז נחלק את המוצרים לשלוש קבוצות:
קבוצה א': מוצר עם חול קוורץ ושרף סינטטי כמו פוליאסטר.
קבוצה ב': מוצרים קרמיים או דומה, כמו פורצלן.
קבוצה ג': מוצרים חדשים על בסיס המוכרים כ- SOLID SURFACE, שהם על בסיס אלומיניום טרי-הידרטי (aluminum trihydrate).
קבוצה א'
מוצר עם חול קוורץ ושרף סינטטי כמו פוליאסטר
אבן (בטון) פולימרית. חלק מהמוצרים מוכרים בשוק: "אבן קיסר" , "Silestone" .
אריחי ריצוף חד-שכבתיים מתערובת המכילה אגרגאטים (קוורץ/סיליקה, כ-90-94%) ומלאנים, עם או ללא פיגמנטים, ושרף סינתטי (resin) כגון פוליאסטר, כחומר מקשר. תהליך הייצור כולל הוצאת האויר מהתערובת וחימום. המוצר מיועד לריצוף בעיקר לשימוש פנימי אבל בתנאים מסוימים ניתן גם ליישום בתנאי חוץ.
תקן ישראלי 3306 או תקן אירופאי EN15285 חל על אריחים אלה והתכונות הנדרשות הן כלהלן:
מידות: עובי שאינו גדול מ-35 מ"מ, הסטיות המותרות לאורך, רוחב, ישרות מקצועות, ניצבות הפאות, מישוריות ועקמומיות וקיטום המקצועות ניתן לראות בטבלה 1 שבתקן הנ"ל.
תכונות אחרות הן: ספיגות מים ומשקל מרחבי, חוזק בכפיפה, שיעור בשחיקה לפי הטבלה הבאה.
עמידות בחומרים כימיים (דרגות C3, C4), סיווג לפי תגובות בשרפה (לפי ת"י 755), התנגדות להחלקה לפי ת"י 2279, עמידות בהולם (נפילה על משטח חול, בגובה 100 ס"מ, של מכשיר עשוי פלדה מעוגל ברדיוס 50 מ"מ ומשקלו כ- 500 ג').
תכונות נוספות: עמידות בהכתמה, עמידות בשריטה (דרגת MOHS), ומיון לפי פגמים (ראו טבלה 3 שבתקן 3306).
יישום של המוצר: למרות שאין נכון להיום, תקן ליישום אותו בשטח, יש לתת את הדעת לכמה נקודות חשובות: עובי מינימלי לפי תנאי שירות.
צורת המוצר: תמיד עדיף שיהיה ריבועי ולא מלבני על מנת לאפשר מאמצים שווים לכל 4 הכיוונים.
מכיוון שהמוצר מורכב גם משרף, שעלול להתכווץ או להתפשט בהתאם לתנאי השירות, חובה ליישם עם מישקים רגילים של לפחות 3 מ"מ.
חומר ההדבקה חייב להיות גמיש, עדיף S2 לפי תקן 4004. גם כאן, מומלץ תמיד במריחה כפולה, "רטוב על רטוב".
קבוצה ב'
מוצרים קרמיים או דומים
כגון פורצלן. חלק מהמוצרים מוכרים בשוק :
LAMINAM, DEKTON, NEOLITH , LAPITEC
מידות נפוצות: ,3000X1000 ,3000X1200 ,3240X1620 ,1620X162 3200X1440,3600X1200,3200X1500 מ"מ ועוד…
עוביים נפוצים:
slim 3-4 מ"מ, 5, 6, 8, 12, 20, 30 מ"מ ועוד…
תהליך ייצור: process super-fast" or process continuous plus
בשני התהליכים הנ"ל, התערובות מורכבות מחרסיות ו/או חומרים אי-אורגניים שעוברים תהליך של לחיצה, תוך כדי נסיעה או לחץ לוח/לוח ובהמשך תהליך של סינטור (חימום בטמפרטורות של כ-1200 מעלות צלזיוס).
נכון להיום אין תקן ישראלי שחל על מוצרים אלו. המהדורה החדשה של תקן 314, שטרם אושר, אמורה לכסות גם אריחים אלו, גם לעוביים דקים מ-5.5 מ"מ וגם למידות גדולות.
קבוצה ג'
SOLID SURFACE
מוצרים חדשים על בסיס המוכרים כ- SOLID SURFACE שהם על בסיס אלומיניום טרי-הידרטי (aluminum trihydrate)
חלק מהמוצרים המוכרים בשוק :
Corian: פטנט מחברה DUPONT ארה"ב. התערובת מורכבת מ-70% אלומיניום טרי-הידרט ועוד 30% פולימר אקרילי.
משקל מרחבי: 1700 ק"ג/מ"ק.
מידות נפוצות ללוח:
3658X760 מ"מ לעוביים של 9-12 מ"מ.
2490X760, 2490X930 מ"מ לעובי 6 מ"מ.
מסווג לפי תגובה בשריפה: CLASS A/ B-s1.
שימוש הכי נפוץ הוא במשטחי עבודה במטבחים אבל מוכר גם כמוצר איכותי לריצוף.
Krion: פטנט של חברה PORCELANOSA ספרד
תערובת מורכבת מ-66% אלומיניום טרי-הידרט ועוד 33% PMMA פולימר (מטיל- מטהארילט).
משקל מרחבי: 1700 ק"ג/מ"ק.
מידות נפוצות ללוח:
3600X760 מ"מ לעוביים 6,9,12,19 מ"מ.
2500X760 מ"מ לעובי 6 מ"מ.
760X3600, 1350X3600 מ"מ לעובי 12 מ"מ.
גם כאן השימוש הכי נפוץ הוא במשטחי עבודה במטבחים אבל מוכר גם כמוצר איכותי לריצוף.
יישום של לוחות ענקיים בריצוף:
למרות שאין עדיין תקן ישראלי ליישום, יש כמה נקודות חשובות לכל מי שבכל זאת מתעקשים ליישם לוחות אלו לפני הוצאה לאור של תקן:

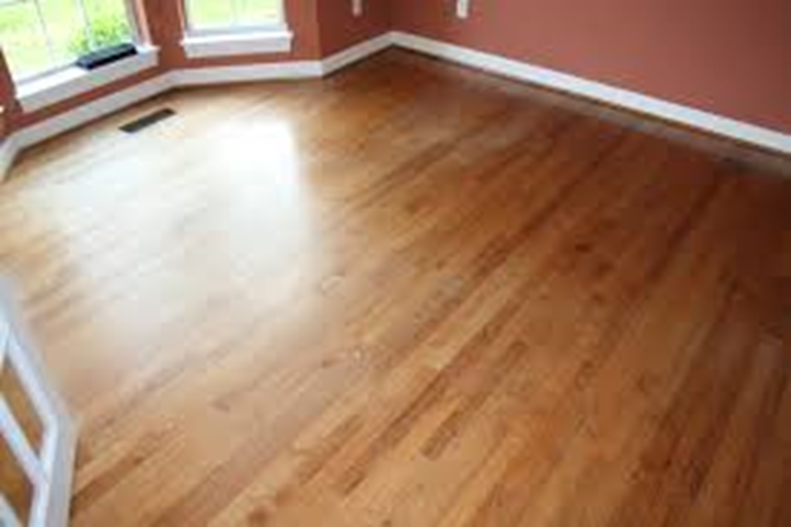

קבוצה ד' – למינציה או פרקט מעץ טבעי
לפי טיוטה לתקן ישראלי ת"י 4302 ריצוף עץ וריצוף דמוי עץ: רצפת עץ אופייניים וסימון רצפת עץ שהעובי המינימלי של השכבה העליונה הוא 2.5 מ"מ טרם ההתקנה. תקן זה הוא חלק מסדרת תקנים החלים על ריצוף עץ או דמוי עץ.
חלקי הסדרה הם אלה:
ריצוף עץ או דמוי עץ: רצפת עץ – אופיינים וסימון – ת"י 4302 חלק 1.1
ריצוף עץ או דמוי עץ: רצפת עץ – התקנה – ת"י 4302 חלק 1.2
ריצוף עץ או דמוי עץ: רצפה רבודה ( למינציה ) אופיינים, דרישות ושיטות – בדיקה – ת"י 4302 חלק 2.1
ריצוף עץ או דמוי עץ: רצפה רבודה (למינציה) התקנה – ת"י 4302 חלק 2.2.
לתשתית:
התשתית חייבת להיות יציבה, לכן יש להשתמש במדה צמנטית, או ריצוף של אריחים קשיחים סוג ב'. בשום אופן אין ליישם פרקט על גבי שטיח מקיר לקיר.
לעובי המוצר:
למרות שהתקן העתידי מאפשר, יש לשים לב שלפעמים העובי חייב להיות מעל 8 מ"מ ולא פחות.
למישקי התפשטות:
יש לעבוד לפי הנחיות היצרן. לרוב יש לתכנן מישק התפשטות בשדות (למשל שדות של 15 על 15 מטר ואז מישקים עם פרופילים. דבר נוסף, גם בין הקיר לריצוף פרקט וגם מסביב לעמוד, יש להשאיר כ-5 מ"מ מרווח.
לרמת פורמלדהיד:
אין כרגע הגבלה של רמת הפורמלדהיד במוצר אבל יש לזכור שיש הגבלה למוצר דומה כמו MDF . לכן אין סיבה שגם כאן לא תהיה הגבלה בתקן לפרקט.
